Описание

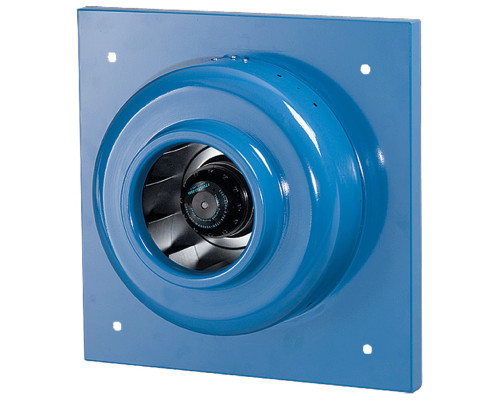

Круглый канальный вентилятор Вентс ВЦ 150 является центробежным, предназначен для использования в системах приточно-вытяжной вентиляции. В корпус встроена монтажная пластина размерами 400х400 мм. Вентилятор, в зависимости от типа исполнения, монтируют непосредственно в стену или на плоскую поверхность стены.
Для помещений, где требуется низкий уровень шума, возможна установка вентилятора в малошумном исполнении (ВЦ...Б).
Варианты исполнения вентилятора серии ВЦ
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,43 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 98 |
| Производительность, м3/час | 555 |
| Скорость вращения, об/мин | 2660 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Максимальная температура перемещаемого воздуха, С | - 25....+55 |
| Вес, кг | 4.8 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 150 |
Габаритные размеры

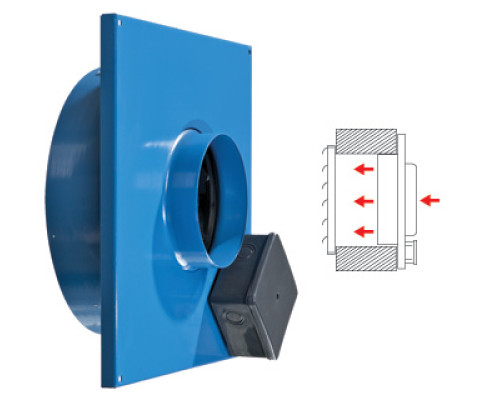

Приточный вентилятор ВЦ-ВК для монтажа в стену

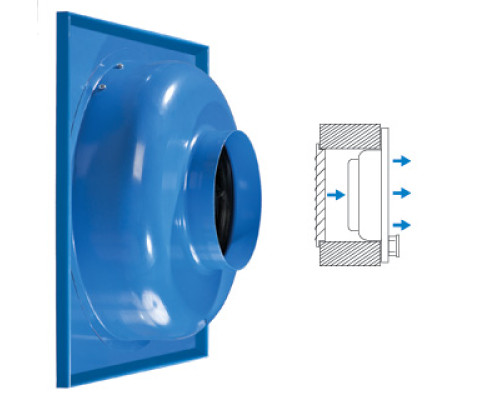

Приточный вентилятор ВЦ-ПК для монтажа в стену

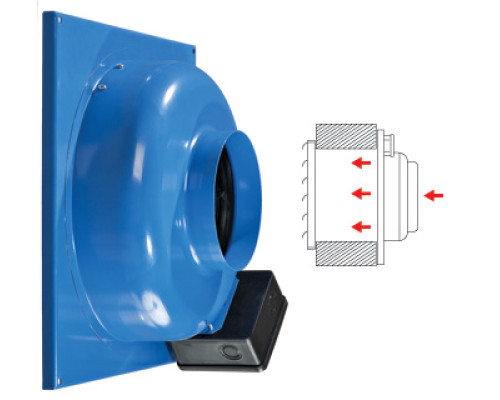

Вытяжной вентилятор ВЦ-ВН монтируется на стену

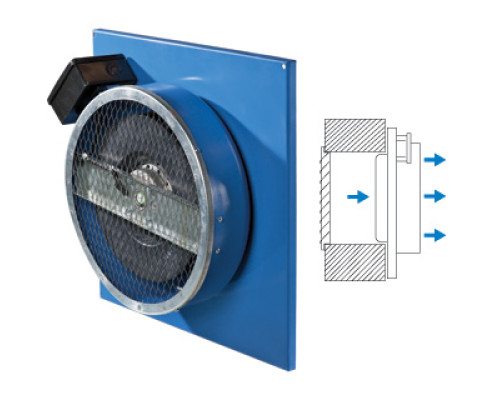

Приточные вентиляторы ВЦ-ПН для монтажа на поверхности стены
| Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 149 | 6.1 | 300 | 400 | 385 | 115 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад изогнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ. С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-300
Монтаж
Канальный вентилятор предназначен для настенного (модели ВЦ...ПН и ВЦ...ВН) или внутреннего монтажа (модели ВЦ...ПК и ВЦ...ВК) в зависимости от варианта исполнения. Присоединение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Документация
Паспорт вентилятора
Габариты и вес
