Описание

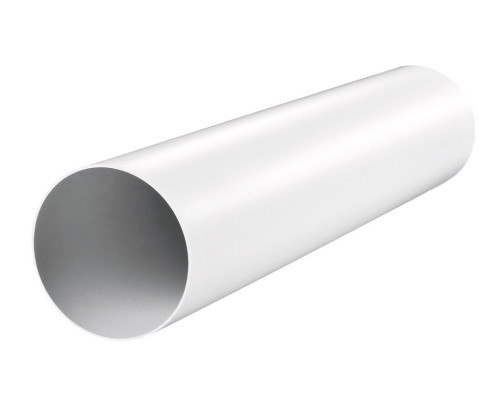

Канал пластиковый вентиляционный 200 мм используется для перемещения воздуха в системе вытяжной или приточной вентиляции. Длина канала 1,5 метра. Пластиковый воздуход круглый Вентс Пластивент 4015 является одним из элементов системы вентиляционных труб. Может использоваться с другими элементами круглого сечения. Также с помощью этого канала можно соединить любой из вытяжных вентиляторов бытовой серии Вентс с вентиляционным колодцем.
Конструкция
- каналы изготовлены из ПВХ белого цвета.
- диаметр сечения 200 мм
- длина канала 1,5 метра.
- вентиляционные трубы пластиковые соединяются между собой с помощью соединителя соответствующего диаметра
Размеры
| Размеры | D | D1 | L |
| мм | 200 | 204 | 1500 |
Таблица подбора сечения круглого воздухода
| Диаметр воздухода, мм | Расход воздуха при скорости воздуха, м³/час | ||||
| 2 м/с | 3 м/с | 4 м/с | 5 м/с | 6 м/с | |
| Ø 100 мм | 52 | 78 | 104 | 130 | 156 |
| Ø 125 мм | 90 | 135 | 180 | 225 | 270 |
| Ø 150 мм | 124 | 191 | 254 | 318 | 382 |
| Ø 200 мм | 227 | 340 | 454 | 567 | 680 |
| Ø 250 мм | 360 | 540 | 720 | 900 | 1080 |
| Ø 315 мм | 567 | 850 | 1134 | 1417 | 1701 |
Пример 1. Например, нужна труба для вытяжки на кухне. Производительность указана 300 м³/час. Скорость в магистральном сечении принимается 5-6 м/сек. По таблице подходит воздуход с диаметром 150 мм
Пример 2. Необходимо подобрать боковой воздуход от магистрального (корневого) сечения от приточной ветви вентиляции. Скорость в отводах принимается 3-4 м/сек. Производительность должна составить по расчету 100 м³/час. По таблице подходит круглый воздуход с диаметром 100 мм
Габариты и вес
