Описание

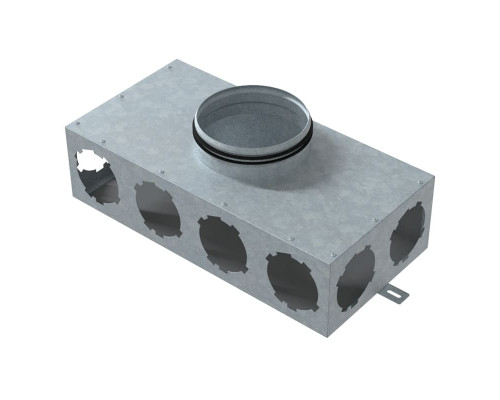

Коллектор Вентс Флексивент 1001160/90х8 используется для подключения восьми воздуховодов ∅ 90 мм к выходу от вентилятора или вентиляционной установки ∅ 160 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 157, к которому подключается вентилятор, оснащен резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием.
Размеры
| D1 | L | A | H | |
| Размеры, мм | 157 | 464 | 232 | 125 |
Потери давления и расход воздуха
| Расход, м3/час | К-во каналов | Приплив потерь, Па | Вытяг потерь, Па |
| 45 | 1 | 2,7 | 0,6 |
| 90 | 2 | 4,2 | 2,2 |
| 135 | 3 | 5,6 | 3,6 |
| 180 | 4 | 7,2 | 5,4 |
| 225 | 5 | 8,7 | 7,0 |
| 270 | 6 | 10,7 | 9,0 |
| 315 | 7 | 12,7 | 11,1 |
| 360 | 8 | 14,3 | 12,7 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к коллектору с помощью замков на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупается отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно устанавливать на полу, каналы подключаются в таком случае снизу.
Габариты и вес
