Опис

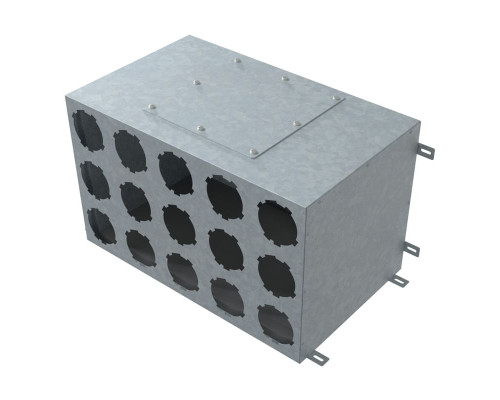

Колектор Вентс ФлексіВент 1002200/90x15 використовується для підключення п'ятнадцяти повітроводів ∅ 90 мм до виходу від вентилятора або вентиляційної установки ∅ 200 мм.
Круглі канали під'єднуються за допомогою фланців Flexivent(поставляються окремо). Фланець ∅ 197, до якого під'єднується вентилятор, обладнаний гумовим ущільнювачем.
Матеріал: сталь з алюмоцинковим покриттям, внутрішня шумоізоляція
Розміри
| D | L | A | H | |
| Розміри, мм | 197 | 580 | 350 | 355 |
Втрати тиску та витрата повітря
| Витрата, м3/год |
К-сть каналів | Приплив втрати, Па | Витяг втрати, Па |
| 45 | 1 | 0,3 | 0,2 |
| 90 | 2 | 0,9 | 0,8 |
| 135 | 3 | 1,6 | 1,5 |
| 180 | 4 | 2,6 | 2,4 |
| 225 | 5 | 3,7 | 3,4 |
| 270 | 6 | 4,7 | 4,2 |
| 315 | 7 | 5,7 | 5,1 |
| 360 | 8 | 7,0 | 6,2 |
| 405 | 9 | 8,4 | 7,4 |
| 450 | 10 | 9,8 | 8,6 |
| 495 | 11 | 11,2 | 9,8 |
| 540 | 12 | 12,1 | 10,6 |
| 585 | 13 | 13,1 | 11,4 |
| 630 | 14 | 13,6 | 11,8 |
| 675 | 15 | 14,1 | 12,2 |
Монтаж
Для розподілу повітря по каналах необхідно використовувати фланці, які вставляються в отвори колектора. Канали кріпляться до колектору за допомогою замку на фланці. Якщо деякі отвори в колекторі не використовуватимуться, то їх перекривають заглушками з ущільнювачем(купується окремо).
Колектори можуть встановлюватися під стелею, магістральний повітровід від установки або вентилятора у такому разі підключається знизу.
Також такий колектор можна монтувати на підлозі, канали підключаються у такому разі знизу.
