Опис

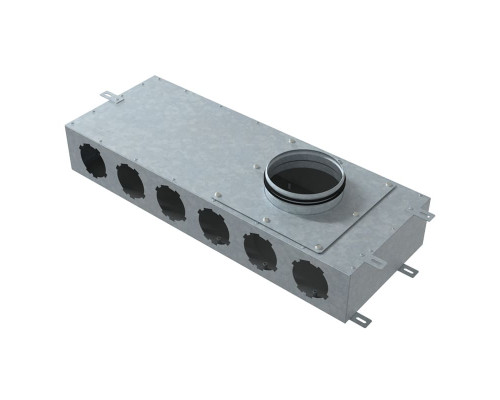

Колектор Вентс ФлексіВент 1004160/90x6 використовується для підключення шість повітроводів ∅ 90 мм до виходу від вентилятора або вентиляційної установки ∅ 160 мм.
Круглі канали під'єднуються за допомогою фланців Flexivent(постачаються окремо). Фланець ∅ 157, до якого під'єднується вентилятор, обладнаний гумовим ущільнювачем.
Матеріал: сталь з алюмоцинковим покриттям. Усередині корпус шумоізольован.
Розміри
| D1 | L | A | H | |
| Розміри, мм | 157 | 290 | 770 | 125 |
Витрата повітря та втрати тиску
| Витрата, м3/год |
К-сть каналів | Приплив втрати, Па | Витяг втрати, Па |
| 45 | 1 | 0,2 | 0,1 |
| 90 | 2 | 0,6 | 0,5 |
| 135 | 3 | 1,6 | 1,4 |
| 180 | 4 | 3,3 | 3,0 |
| 225 | 5 | 5,7 | 5,7 |
| 270 | 6 | 7,5 | 7,3 |
Монтаж
Для розподілу повітря по каналах необхідно використовувати фланці, які вставляються в отвори колектора. Канали кріпляться до колектора за допомогою замку на фланці. Якщо деякі отвори в колекторі не використовуватимуться, то їх перекривають заглушками з ущільнювачем(купується окремо).
Колектори можуть встановлюватися під стелею, магістральний повітровід від установки або вентилятора у такому разі підключається знизу.
Також такий колектор можна монтувати на підлозі, канали підключаються у такому разі знизу.
