Описание

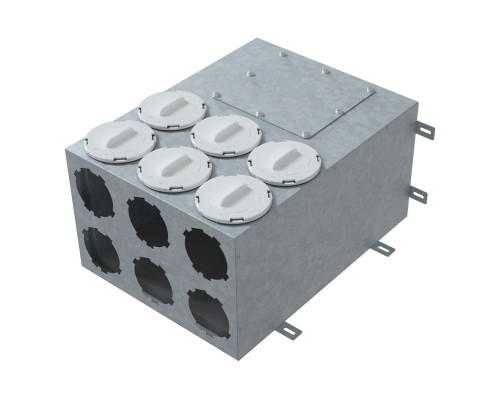

Коллектор Вентс Флексивент 1002160/90х6 используется для подключения шесть воздуховодов ∅ 90 мм к выходу от вентилятора или вентиляционной установки ∅ 160 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 157, к которому подключается вентилятор, оборудован резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием. Внутри корпус шумоизолирован.
Размеры
| D1 | L | A | H | |
| Размеры, мм | 157 | 348 | 460 | 239 |
Расход воздуха и потери давления
| Расход, м3/час | Количество каналов | Потери приплив, Па | Потери вытяг, Па |
| 45 | 1 | 1,3 | 0,4 |
| 90 | 2 | 3,0 | 1,4 |
| 135 | 3 | 5,3 | 3,9 |
| 180 | 4 | 7,0 | 5,7 |
| 225 | 5 | 8,8 | 7,6 |
| 270 | 6 | 10,5 | 9,2 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к коллектору с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупается отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно устанавливать на полу, каналы подключаются в таком случае снизу.
Габариты и вес
