Описание

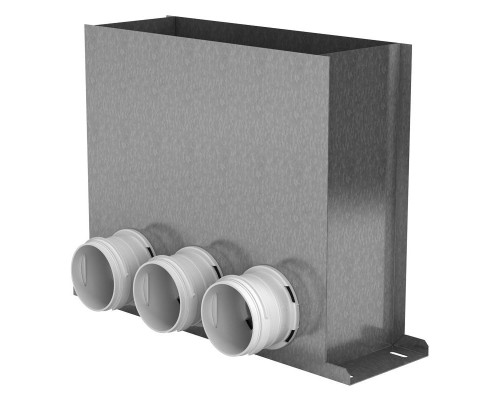

Пленум подлоговый Vents FlexiVent 0821300х100/75х3 предназначен для соединения между собой трех круглых воздуховодов диаметром 75 мм и подлоговой вентиляционной решетки 300х100 мм. Адаптер подлоговой решетки является одним из элементов системы круглых полужестких каналов Вентс ФлексиВент для создания систем вентиляции скрытого монтажа (в полу, потолке или стене).
Каналы 75 мм фиксируются на пленуме с помощью замков, которые входят в комплект. При необходимости класса герметичности соединения С на канал одевается уплотнитель (поставляется отдельно).
Материал: металл, фланцы изготовлены из полипропилена
Размеры
| L | A | H | |
| Размеры, мм | 401 | 116 | 300 |
Потери давления и расход воздуха
| Расход, м3/час | Кол-во каналов | Приплив потери, Па | Вытяг потери, Па |
| 30 | 1 | 3,1 | 2,0 |
| 60 | 2 | 5,1 | 3,4 |
| 90 | 3 | 8,3 | 5,8 |
Монтаж
Этот изделие устанавливается в пол. Для монтажа требуется минимум 300 мм от уровня пола. Вентиляционная решетка с размером 300х100 мм крепится к полу, три круглых воздуховода диаметром 75 мм подключаются к патрубкам пленума под полом.
Габариты и вес
