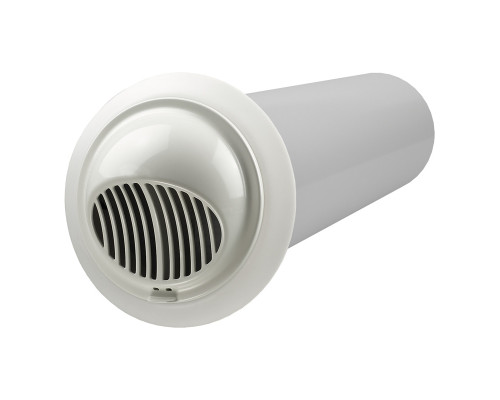

Воздуховод с внешним кожухом Vents МВВМ 162

Воздуховод с внешним колпаком Вентс МВВМ 162 используется для внутренней установки механического вентилятора. С его помощью можно установить вентилятор в квартире многоэтажного дома без помощи специалистов по высотным работам. Воздуховод вставляется в отверстие Ø 180 мм изнутри помещения, в конструкции предусмотрены силиконовые манжеты для герметизации. Манжеты колпака при проталкивании сжимаются, после того, как воздуховод выходит за уровень стены, они распрямляются.

Таким образом нет необходимости привлекать альпинистов для установки внешнего защитного колпака.

Модификации

МВВМ 162 - без воздуховода

МВВМ 162 05 - длина воздуховода 500 мм

МВВМ 162 07 - длина воздуховода 700 мм

Конструкция

Изготовлен из инженерного пластика, устойчивого к действию солнечных лучей и перепадам температур. Колпак с помощью фиксаторов крепится на конце воздуховода. Внешний колпак 1 обеспечен силиконовым уплотнителем 2, который обеспечивает герметичность воздуховода 3.

Размеры

Как монтировать

Выполните отверстие в стене Ø 180 мм, после чего измерьте необходимую длину воздуховода и сделайте отметку на воздуховоде.

Вставьте колпак в отверстие и выведите воздуховод до выхода манжеты с внешней стороны стены. Затем потяните воздуховод на себя до отметки на воздуховоде. Колпак герметизируется с помощью силиконового уплотнителя.

Воздуховод следует устанавливать в стене под углом 3° к улице, чтобы конденсат не мог попасть внутрь помещения.

Обязательно заполните промежутки между стеной и воздуховодом монтажной пеной для надежной фиксации и герметизации отверстия.
