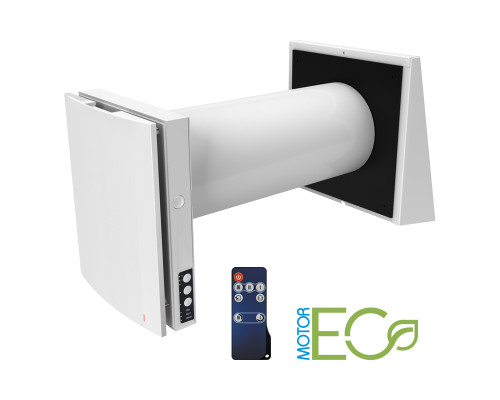

Вентилятор Blauberg Vento Expert A50-1 Pro

Приточно-вытяжной клапан Blauberg Vento Expert A50-1 Pro предназначен для организации вентиляции отдельной комнаты квартиры, дома и т. д. Является наиболее экономичным и простым решением, когда нет возможности реализовать полноценную механическую приточно-вытяжную систему.

Технические характеристики

Параметр	Величина
Скорость	3
Напряжение, В	100-230
Максимальная мощность, Вт	3,6-5,2
Производительность в реверсивном режиме, м3/час	7,5-25
Производительность в режиме вытягивания или притока, м3/час	15-50
Скорость вращения, об/мин	570-1100
Уровень шума на расстоянии 3 м, дБ(А)	11-30
Подавление уличного шума в соответствии с DIN EN 20140, дБ(А)	42
Фильтр	G3
Эффективность регенерации согласно DIBt Lb - A 20, % (1 скорость)	97
Эффективность регенерации согласно DIBt Lb - A 20, % (3 скорость)	82
Защита, класс	IP 24

Габаритные размеры

Конструкция приточного клапана

Приточный клапан состоит из двух решеток, вентилятора, фильтров, телескопического канала из металла и рекуператора. Устройство встраивается в стену комнаты, выходящую наружу.

Для притока или вытягивания воздуха используется осевой вентилятор с возможностью реверса, то есть изменения направления вращения лопастей. У этого вентилятора очень низкое энергопотребление - не более 5,2 Вт.

Рекуператор служит для передачи тепла от вытяжного воздуха приточному. Рекуператор Блауберг имеет очень большую площадь, контактирующую с воздухом, благодаря шестиугольной структуре ячеек регенератора.

Фильтрация предназначена для предотвращения попадания частиц пыли, пыльцы и других загрязнений в комнату, а также для защиты от загрязнения самого приточного клапана.

Вентилятор с реверсивным ЕС-мотором скрыт в телескопическом канале. Длину его можно регулировать в диапазоне от 250 мм до 475 мм. Внутри канала изолирован звукопоглощающим материалом.

Особенности конструкции

Простое обслуживание. Внутренний блок открывается легким нажатием с двух сторон.

Встроенные автоматические жалюзи предотвращают обратный поток воздуха.

Специально спроектированная лицевая панель обеспечивает 100% герметичность и защиту от ветра.

Принцип работы приточного клапана

Приточный клапан может работать в следующих режимах:

• реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
• вытяжная вентиляция
• приточная вентиляция

Работа приточного клапана в реверсивном режиме происходит следующим образом.

Загрязненный теплый воздух вытягивается из помещения на улицу и, проходя через регенератор, постепенно нагревает его и передает часть влаги. Когда керамический регенератор нагреется, установка автоматически переключается в приточный режим.

Свежий холодный воздух с улицы проходит через регенератор, поглощая влагу и тепло, накопленные в рекуператоре. Когда регенератор остынет, установка снова переключается в режим вытягивания воздуха.

Система автоматики

Управление режимами установки осуществляется с помощью сенсорной панели управления, расположенной на корпусе установки или с помощью пульта дистанционного управления.

Установка оснащена датчиком влажности для контроля влажности в помещении.

При монтаже нескольких установок в каждом помещении последовательное соединение установок обеспечивает эффективную сбалансированную вентиляцию.

Первая установка в цепочке становится основным устройством, которое управляет другими.

Монтаж

Установка предназначена для внутреннего монтажа в стену толщиной от 250 до 490 мм в заранее подготовленное круглое отверстие во внешней стене здания.

Оптимальным является монтаж парного количества реверсивных установок, работающих циклично и в противофазе. Это означает, что часть установок одновременно обеспечивает приток свежего воздуха с улицы, а часть - вытягивание загрязненного воздуха из помещения. Это позволяет создать наиболее эффективную сбалансированную вентиляцию.

При строительстве новых зданий монтаж установок происходит в два этапа:

1. Предварительный монтаж на стадии внутренней и внешней декоративной отделки стен (установка воздушного канала и внешнего ковпака, прокладка электрических кабелей).

2. Окончательный монтаж - перед сдачей дома в эксплуатацию. Включает установку картриджа с регенератором, вентилятором и фильтрами, а также монтаж и подключение внутреннего блока с контроллером и жалюзи.

Видеоинструкция, как делать монтаж Blauberg Vento

Техническое обслуживание

Необходимо раз в год очищать турбины мягкой сухой щеткой или сжатым воздухом без использования воды. Периодичность очистки фильтров может варьироваться в зависимости от чистоты внешнего воздуха, частоты использования приточного клапана. Как правило, это необходимо делать каждые 3-6 месяцев. Фильтры чистятся пылесосом. При снижении производительности приточного клапана требуется замена фильтров - 1-2 раза в год.

Гарантия

Производитель гарантирует нормальную работу приточного клапана в течение 24 месяцев с дня продажи.
