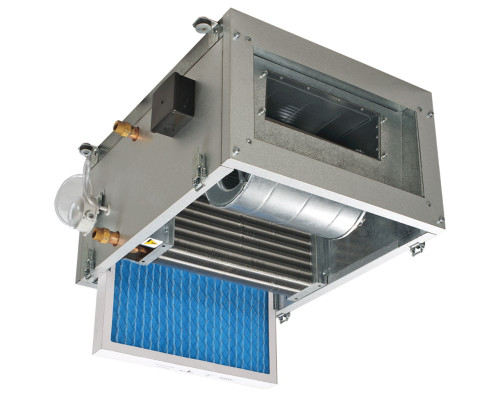

Приливная установка Вентс МПА 1800 В

Припливная установка для дома Вентс МПА 1800 В с водяным нагревателем предназначена для использования в составе системы приточной вентиляции. Приточный агрегат способен обеспечить подачу наружного воздуха с номинальной производительностью 1870 м³/час. Приточный воздух проходит в установке подготовку — фильтруется и подогревается до необходимой температуры. Установка подключается к воздуховодам или другим элементам вентиляции с сечением 500х250 мм.

Корпус

Корпус установки изготовлен из алюмоцинковой стали, которая более долговечна по сравнению со стандартной оцинкованной сталью. Для предотвращения потерь тепла и снижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений в наружный воздух в систему вентиляции в установке предусмотрен фильтр сменной кассеты. Класс фильтрации G4.

Нагреватель

Подогрев приточного воздуха в холодный период года осуществляется встроенным водяным нагревателем.

Вентилятор

В установке применяется центробежный вентилятор с изогнутыми вперед лопастями. Для защиты двигателя вентилятора предусмотрен тепловой защит с автоматическим перезапуском. В электродвигателе используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оснащена встроенной системой автоматики на базе контроллера.

Функции встроенной системы автоматики приточной установки

• включение и выключение установки
• защита калорифера от замерзания
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулирования производительности приточной установки. Регулирование ступенчатое - возможны 3 скорости.
• работа установки по таймеру
• поддержание заданной температуры приточного воздуха путем действия на привод трехходового клапана, регулирующего подачу теплоносителя в жидкостный нагреватель
• управление и контроль работы наружного циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель(насос узла смешивателя);
• остановка системы по команде от щита пожарной сигнализации
• управление приводом воздушного клапана

При наличии узла смешивателя пульт управления позволяет поддерживать заданную температуру воздуха в помещении путем изменения расхода теплоносителя через воздушный нагреватель. Использование узла смешивателя с насосом позволяет осуществлять описанное ранее регулирование при разнице давлений теплоносителя в прямой и обратной магистрали менее 40кПа. Узел смешивателя с насосом помогает предотвратить замерзание теплообменника и дает дополнительное время для проведения оперативных мероприятий при возникновении аварийной ситуации. (Узел смешивателя заказывается отдельно.)

Монтаж

Разместить приточную установку можно в подсобных помещениях(балкон, лоджия, кладовая) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания требуется доступ к установке, то есть необходимо предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В запотолочном пространстве устанавливается приточная установка МПА. Для забора воздуха и выброса в наружные стены делаются отверстия. Свежий воздух проходит через наружную решетку, попадает в установку, где он фильтруется, при необходимости подогревается до необходимой температуры и от установки подается через сеть воздуховодов с помощью решеток в кабинеты. Удаление воздуха осуществляется с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью приточной установки и вытяжного вентилятора осуществляется необходимый расчетный воздухообмен для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Габаритные размеры

Диаграмма
