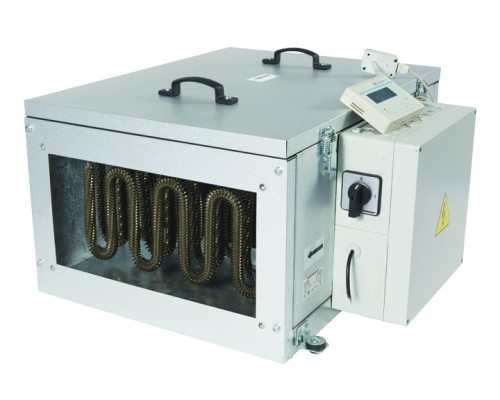

Приливная установка Вентс МПА 2500 Е3

Припливная установка для дома Вентс МПА 2500 Е3 предназначена для использования в системах вентиляции для подачи свежего воздуха. Установка оснащена фильтром грубой очистки и электрическим нагревателем для подогрева внешнего воздуха. Вентиляционный агрегат может обеспечить максимальную производительность 2500 м³/час, для подогрева используется нагреватель с потребляемой мощностью 18 кВт. Агрегат можно использовать только с сетью воздуховодов сечением 500х300 мм.

Установку необходимо устанавливать в закрытом помещении с положительной температурой. Эта модель поставляется с встроенной системой автоматического регулирования режимов работы.

Корпус

Корпус установки Вентс МПА 2500 Е3 изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для уменьшения потерь тепла и снижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений во внешний воздух в систему вентиляции в установке предусмотрен фильтр сменной кассеты. Класс фильтрации G4.

Нагреватель

Подогрев подпливного воздуха в холодный период года выполняется за счет встроенного электрокалорифера. Для увеличения площади контакта воздуха с нагревателем, на калорифере предусмотрено дополнительное ребристое устройство.

Вентилятор

В установке применяется центробежный вентилятор с изогнутыми вперед лопастями. Для защиты двигателя вентилятора предусмотрен тепловой защит с автоматическим перезапуском. В электродвигателе используются шариковые подшипники скольжения. Закрытые шариковые подшипники практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оснащена встроенной системой автоматики на базе контроллера.

Функции встроенной системы автоматики припливной установки

• включение и выключение установки
• защита калорифера от перегрева
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулирования производительности припливной установки. Регулирование ступенчатое - возможны 3 скорости.
• работа установки по таймеру

Монтаж

Разместить припливную установку можно в подсобных помещениях (балкон, лоджия, гардеробная) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания требуется доступ к установке, то есть необходимо предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В подшивном пространстве устанавливается припливная установка МПА. Для забора воздуха и выброса в наружные стены делаются отверстия. Свежий воздух проходит через наружную решетку, попадает в установку, где он фильтруется, при необходимости подогревается до необходимой температуры и из установки подается через сеть воздуховодов с помощью решеток в кабинеты. Удаление воздуха осуществляется с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью припливной установки и вытяжного вентилятора осуществляется необходимая расчетная вентиляция для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Частота тока, Гц	50
Максимальная мощность вентилятора, Вт	650
Ток вентилятора, А	2,84
Мощность электрического нагревателя, Вт	18000
Ток электрического нагревателя, А	26
Суммарная мощность установки, Вт	18650
Суммарный ток, А	28,84
Производительность, м3/час	2500
Скорость вращения, об/мин	1000
Уровень шума на расстоянии 3 м, дБ(А)	45
Максимальная температура перемещаемого воздуха, °С	- 25....+45
Вес, кг	62
Размер воздуховода, который подключается, мм	500х300

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	L	L1
мм	500	520	649	600	300	320	480	800	680

Диаграмма

Документация

Паспорт установки

(файл pdf, откроется в новой вкладке)

Инструкция по подключению и настройке системы автоматики

(файл pdf, откроется в новой вкладке)
