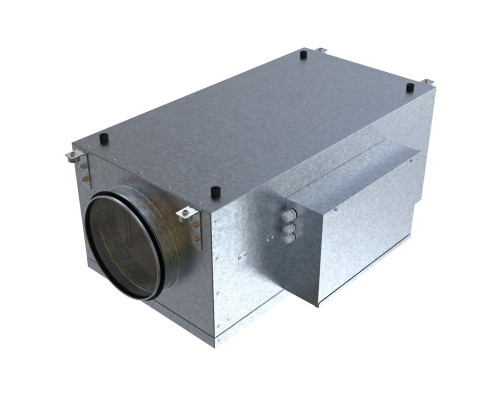

Приливная установка Вентс МПА 700 Е-6,0 А70

Припливная установка для квартиры Вентс МПА 700 Е-6,0 А70 оборудована электрическим нагревателем и системой автоматики. Агрегат предназначен для подачи чистого свежего воздуха с улицы в помещение. Он полностью готов к работе, подключается к системе воздуховодов с круглым сечением 250 мм. Эта модель оснащена нагревателем мощностью 6,0 кВт и может обеспечить производительность 770 м³/ч.

Для управления работой вентиляционного агрегата применяется контроллер А70 и кнопочный пульт управления П2-10.

Технические характеристики

Габаритные размеры

Аэродинамические характеристики

Корпус

Изготовлен из стали с алюмоцинковым покрытием для предотвращения коррозии. В качестве шумоизоляции используется наполнение стенок корпуса минеральной ватой толщиной 30 мм. Это позволяет уменьшить потери тепла и уровень шума.

Нижняя часть корпуса закрыта крышкой, которую можно снять для обслуживания. Крышка крепится с помощью четырех болтов. На корпусе установлен блок управления. Подключение осуществляется через кабельный ввод. Установка может поставляться с левым или правым оснащением блока управления.

Нагреватель

Применяется однофазный электрический нагреватель. Калорифер оборудован двойной защитой от перегрева (два термостата с низким порогом срабатывания и автоматическим возвращением с высоким порогом срабатывания, ручной перезапуск). Работой нагревателя управляет система автоматики.

Управление

Используется контроллер А70 и модифицированный пульт управления П2-10. С помощью системы автоматики можно обеспечить следующие функции:

• Включение и выключение установки
• Включение и выключение нагревателя
• Контроль температуры воздуха в воздуховоде
• Включение и выключение вытяжного вентилятора (приобретается отдельно)
• Управление приводом воздушной заслонки
• Вход для пожарной сигнализации

С помощью пульта можно включать и выключать агрегат, а также выключать нагревание воздуха. Температура воздуха в канале устанавливается на плате контроллера.

Фильтрация

Для очистки уличного воздуха используется фильтр класса Coarse 90% (класс очистки G4). Устанавливается перед нагревателем и вентилятором. Защищает элементы вентиляционной установки от загрязнений и обеспечивает подачу чистого воздуха в помещение. Необходимо периодическое очищение фильтра.

Вентилятор

Воздух перемещается с помощью бескорпусного радиального вентилятора с изогнутыми назад лопастями. Двигатель оборудован тепловой защитой и не требует обслуживания. Для получения точных рабочих характеристик выполнено балансирование лопасти.

Канальный датчик

Устанавливается в воздуховоде после агрегата по ходу движения воздуха. Подключается через клеммник по схеме подключения.

Правила монтажа

• Изделие должно быть смонтировано и эксплуатировано в помещении с температурой окружающего воздуха в диапазоне от +1°С до +40°С и с относительной влажностью не выше 80% без конденсации.
• Агрегат используется совместно с воздуховодами круглого сечения и монтируется в разрыв канала с учетом направления потока воздуха (указано стрелкой на корпусе).
• С двух сторон подключения каналов должны сохраняться прямые участки воздуховодов. Со стороны входа не менее 1 диаметра и 3 диаметров со стороны выхода. Это уменьшает аэродинамические потери и уровень шума.
• Для уменьшения уровня шума от установки рекомендуется подключать воздуховоды через гибкие вставки и использовать шумоглушители до и после агрегата.
• Изделие может быть установлено на полу, потолке или крепиться к стене на кронштейнах.
• При монтаже необходимо предусмотреть доступ к обслуживанию и блоку управления.

Гарантия

Производитель установил гарантию на это изделие 24 месяца с даты продажи при условии выполнения всех правил, указанных в паспорте.

Руководство пользователя

(паспорт в формате pdf)
