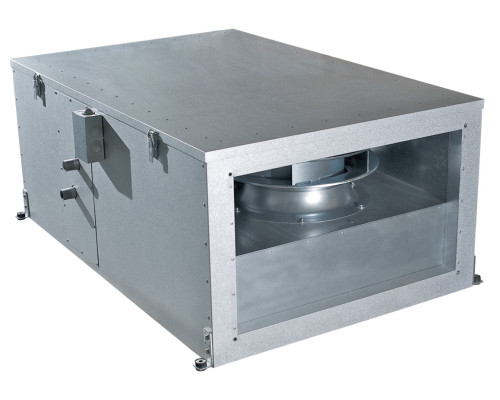

Приливная установка Вентс ПА 01 В

Припливная установка вентиляционная Вентс ПА 01 В оборудована водяным нагревателем. Предназначена для использования в составе припливной системы вентиляции для постоянного или периодического обеспечения подачи свежего воздуха. Номинальная производительность этой модели 1200 м³/час, подключается к воздуховодам или другим элементам системы вентиляции с сечением 400х200 мм.

В припливном агрегате используется водяной калорифер, который предполагает использование внешнего источника горячей воды от котла или других источников. Для регулирования расхода воды необходимо дополнительно использовать узел смешивателя. Установка поставляется с встроенной системой автоматики.

Корпус

Корпус установки изготовлен из алюмоцинка. Звукоизоляция и теплоизоляция достигается за счет использования слоя минеральной ваты толщиной 50 мм.

Фильтр

Для фильтрации внешнего воздуха в установке предназначен фильтр с заменяемыми вставками. Класс фильтрации - G4.

Нагреватель

Установки ПА комплектуются водяными нагревателями. Есть исполнение двухрядное, трехрядное или четырехрядное.

Вентилятор

Установки оборудованы высоконапорным безкорпусным радиальным вентилятором с прямым приводом от электродвигателя с внешним ротором. Лопасти рабочего колеса изогнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Припливная установка Вентс ПА 01 В монтируется на полу, подвешивается к потолку с помощью монтажного уголка с вибростойкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительном коробе.

Припливные установки ПА оснащены кронштейнами для упрощения монтажа агрегата. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз. Необходимо предусмотреть возможность доступа к установке в случаях сервисного обслуживания и чистки фильтра.

Управление и автоматика

Установка оснащена встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру припливного воздуха, контролировать состояние (степень загрязнения) фильтра. Управлять установкой можно на расстоянии с помощью дистанционного пульта управления.

Дистанционный пульт управления обеспечивает

• включение/выключение вентиляционной установки;
• возможность задать необходимый расход воздуха;
• возможность задать желаемую температуру припливного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Функции управления и защиты ПА...В

Для систем с охладителем щиты автоматики дополнительно комплектуются комнатным датчиком-задатчиком температуры. В комплектацию щита заложен электрический привод воздушного клапана LF230. Компоненты узла обвязывания нагревателя (насос, клапан, трехходовый привод и так далее) в комплектацию не входят.

Функциональные возможности

1. Автоматическое управление припливным воздушным клапаном РРВА.
2. Контроль и индикация загрязненности фильтра.
3. Плавное регулирование оборотов вентилятора 3~380В(50Hz).
4. Поддержка заданной температуры припливного воздуха или температуры в помещении.
5. Управление жидкостным воздушным нагревателем и контроль за его работой.
6. Управление компрессорно-конденсаторным блоком (ККБ) для систем с охладителем.
7. Сигнал запуска вытяжного вентилятора.
8. Возможность индивидуальной настройки всех параметров вентиляционной системы.
9. Остановка системы по сигналу от щита пожарной сигнализации.

Технические характеристики

Габаритные размеры

Диаграмма
