Описание

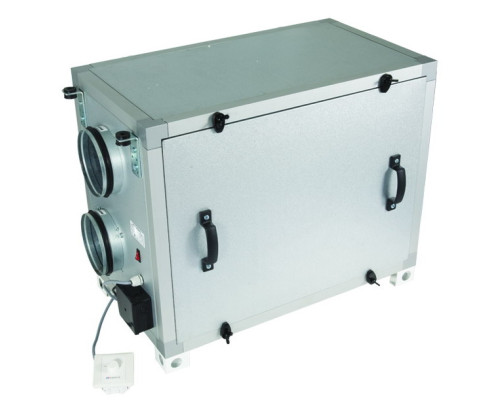

Вентс ВУТ 1000 Г является приточно-вытяжной установкой с рекуперацией тепла без использования нагревателя. Используется для создания приточно-вытяжной вентиляции помещений жилого и коммерческого назначения, где невозможно применение установок с электрическими или водяными нагревателями. Максимальное потребление установки составляет всего 820 Вт.
Номинальная производительность этой модели составляет 1200 м3/час, в холодное время года производительность установки меньше, так как для обеспечения необходимой температуры приточного воздуха в этой установке приточный вентилятор периодически отключается системой защиты рекуператора. Подробнее этот процесс описан ниже в разделе Рекуператор.
Установка предназначена для монтажа в закрытом помещении с плюсовой температурой, диаметр подключения воздуховодов 250 мм.
Корпус
Корпус установки изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
Фильтр
Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4(на вытяжке) и F7(на притоке).
Вентиляторы
Установка Вентс ВУТ 1000 Г оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с изогнутыми вперед лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40 000 часов.
Рекуператор
Рекуператор поперечного потока выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен "летний" вкладыш. Под блоком рекуператора расположен поддон для сбора и отведения конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее заключается в том, что по датчику температуры происходит отключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.
Управление
Управление скоростью вращения вентиляторов осуществляется с помощью четырехпозиционного переключателя, который позволяет выбрать минимальную, среднюю или максимальную скорость или выключить установку.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность вентиляторов, Вт | 2x410 |
| Суммарная мощность установки, Вт | 820 |
| Суммарный ток, А | 3.6 |
| Производительность, м3/час | 1200 |
| Скорость вращения, об/мин | 1850 |
| Уровень шума на расстоянии 3 м, дБ(А) | 60 |
| Максимальная температура перемещаемого воздуха, °С | - 25....+40 |
| Вес, кг | 85 |
| Размер воздуховода, который подключается, мм | 250 |
Габаритные размеры
| Размеры | D | B | B1 | B2 | B3 | H | H1 | H2 | L | L1 |
| мм | 248 | 548 | 496 | 60 | 213 | 794 | 290 | 200 | 802 | 850 |
Диаграмма
Монтаж установки ВУТ Г
Приточно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных(под потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
