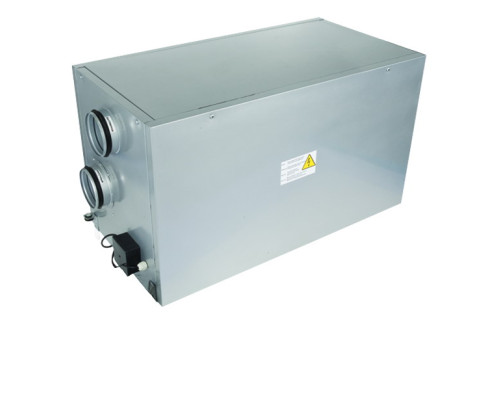

Припливно-витяжная установка Вентс ВУТ 400 ЕГ ЕС

Припливно-вытяжная установка Вентс ВУТ 400 ЕГ ЕС предназначена для припливно-вытяжной вентиляции жилых или коммерческих помещений. В установке используется рекуперация тепла и электрический нагреватель мощностью 4 кВт для дополнительного нагрева воздуха, используемого при низких температурах воздуха. Номинальная производительность этой модели составляет 400 м³/час с максимальным давлением 700 Па. В вентиляторах агрегата используются ЕС-двигатели, благодаря чему можно подключить достаточно длинную сеть воздуховодов.

Вентиляционная установка оснащена системой автоматического управления и полностью готова к работе. Диаметр используемых воздуховодов 200 мм, монтаж установки необходимо выполнять в закрытом помещении с плюсовой температурой (чердак, теплопункт, коридор, туалет, остекленная лоджия и тому подобное)

Корпус

Корпус изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

Фильтр

Для фильтрации припливного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4 (на вытяжку) и F7 (на приплив).

Вентиляторы

Используются высокоэффективные электронно-коммутированные (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с изогнутыми вперед лопастями. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД (до 90%).

Рекуператор

В установках Вентс ВУТ 400 ЕГ ЕС применяются высокоэффективные рекуператоры (примерно 95%). В моделях ВУТ ЕГ ЕС и ВУТ ВГ ЕС рекуператоры выполнены из полистирола. Под блоком рекуператора расположен поддон для сбора и отведения конденсата.

Нагреватель

Для эксплуатации припливно-вытяжной установки при низкой температуре наружного воздуха установлены электрические (для моделей ВУТ ЕГ ЕС) или водяные (для ВУТ ВГ) нагреватели. Если с помощью рекуперации тепла не удается достичь заданного значения температуры припливного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.

Управление и автоматика

Установка комплектуется встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяется электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее заключается в том, что по датчику температуры происходит открытие заслонки байпаса и весь припливной воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора припливной воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка закрывает байпас, нагреватель отключается, припливный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ЕГ ЕС

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру припливного воздуха и поддерживать заданную;
• возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, изменять производительность установки;
• возможность управлять электроприводами воздушных заслонок;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• работа установки по недельному таймеру;
• активная защита от перегрева ТЭНа калорифера;
• выключение работы электрокалорифера без включения вентилятора;
• установлены два термостата для защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень загрязнения фильтра.

Припливно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает :

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры припливного воздуха;
• отображение комнатной температуры.

Монтаж

Припливно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с вибростойкой вставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (под подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.

Технические характеристики

Габаритные размеры

Диаграмма
