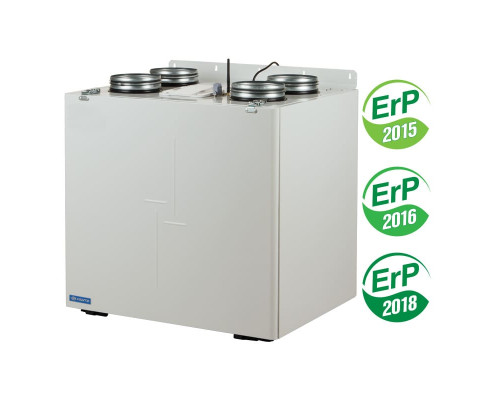

Припливно-вытяжная установка Вентс ВУТ 550 ВБ ЕС

Приливно-вытяжная установка Вентс ВУТ 550 ВБ ЕС выполнена в корпусе из стали. Внутренняя часть корпуса изолирована минеральной ватой, которая имеет высокие показатели по тепло и звукоизоляции. Максимальная производительность составляет 690 м³/час. Является готовым вентиляционным агрегатом с системой управления для совместной работы с системой воздуховодов. Установке присуще низкое потребление, которое не превышает 337 Вт в час, благодаря использованию системы защиты от обмерзания и рекуператора из полистирола. В этой серии не используется электрический нагреватель, при необходимости можно дополнительно оборудовать нагревателем преднагреву Вентс НКП (оплачивается отдельно).

Технические характеристики

Габаритные размеры

Корпус

Корпус установки изготовлен из стали, внутренняя часть изолирована минватой толщиной 40 мм, материал позволяет достичь высоких показателей по теплоизоляции и эффективности шумопоглощения.

Фильтрация

Для фильтрации приливного и вытяжного воздуха в установке используются два панельных фильтра. Для прилива воздуха применяется фильтрация класса F7, для вытяжного - класс G4.

Вентиляторы

В вентиляторах используются энергоэффективные ЕС-двигатели с низким потреблением энергии. Суммарная потребляемая мощность установки не превышает 337 Вт в час.

Рекуператоры

В установке применяется рекуператор из полистирола. Тепло вытяжного воздуха в холодное время года передается приливному, что снижает нагрузку на подогрев приливного воздуха.

Байпас

Для летнего режима эксплуатации установка оборудована байпасом, который позволяет не использовать рекуперацию в теплый период года.

Конструкция установки

Система управления

Установка может оснащаться двумя вариантами автоматики :

• система А14 с настенным пультом с светодиодной индикацией
• система А21 без пульта ДУ. Управление осуществляется смартфоном с помощью мобильного приложения. Также возможно подключение к системе "Умный дом" BMS (Building Management Systems).

При заказе установки выберите необходимый вам вариант управления.

Система автоматики А14

Установка оснащена встроенной системой автоматики и сенсорной настенной панелью управления А14 с светодиодной индикацией. Панель управления устанавливается на стену.

Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приливной вентилятор включается, и установка продолжает работать в обычном режиме.

Таким образом, производительность подачи приливного воздуха в холодный период года будет ниже из-за периодического отключения вентилятора. Эта защита от обмерзания позволяет не использовать электрический нагреватель, что приводит к низким эксплуатационным расходам.

Режимы работы

С помощью системы управления приливно-вытяжной установкой можно выполнять следующие действия:

• Включение/выключение установки;
• Выбор режима производительности в диапазоне фиксированных трех скоростей: минимальная, средняя и максимальная.
• Выбор режима производительности от 0 до 100 %
• Индикация необходимости замены фильтра.
• Индикация аварии

Также предусмотрено подключение датчиков CO2, влажности или любого другого сенсора (реле вход), по сигналу которого может происходить переключение производительности на максимальную (Все датчики покупаются отдельно, в комплект поставки не входят).

Система автоматики А21

А21 контроллер позволяет интегрировать установку в систему Умный дом или BMS (Building Management Systems).
Дистанционная панель управления в комплект не входит.
Для управления установкой с помощью мобильного приложения через Wi-Fi необходимо установить мобильное приложение VENTS AHU.

Google Play		App Store

подробнее все функции системы автоматики описаны в руководстве ниже. (файл в формате pdf, откроется в новой вкладке)

Таблица Modbus для подключения автоматики А21 к системе BMS

(файл pdf, откроется в новой вкладке)

Монтаж

Установка предназначена для монтажа в помещении с плюсовой температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях.

В установке необходимо обеспечить отведение конденсата. Место для отверстия под дренажный патрубок находится снизу установки. Дренаж необходимо выводить в систему канализации. Если дренаж будет выводиться на улицу, необходимо обеспечить подогрев дренажа (в комплект поставки не входит). Все дренажные трубы должны иметь уклон минимум 3°.

Диаграмма

Документация

Инструкция к установке

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства в течение два года с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
