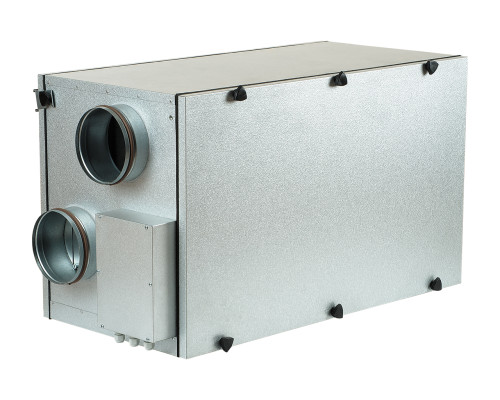

Припливно-вытяжная установка Вентс ВУТ 800 Г ЕС

Вентс ВУТ 800 Г ЕС является приточно-вытяжной установкой без нагревателя. Для подогрева воздуха используется рекуператор тепла, который подогревает приточное воздуха от тепла воздуха, который удаляется, из квартиры. В установке используются экономичные вентиляторы с ЕС-двигателями. Потребляемая мощность установки всего 334 Вт при достаточно хорошей производительности до 810 м³/час и хорошим давлением вентилятора до 600 Па.

Корпус установки изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4(на вытяжку) и F7(на приток).

Двигатель

Используются высокоэффективные электронно-коммутированные(ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с изогнутыми вперед лопастями. Такие моторы являются на сегодня самым передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД(до 90%).

Вентиляторы

Установка Вентс ВУТ 800 Г ЕС оснащена приточными и вытяжными центробежными вентиляторами двустороннего всасывания с изогнутыми вперед лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40 000 часов.

Рекуператор

Противотечный рекуператор выполнен из полистироловых пластин. Для эксплуатации установки без рекуперации предусмотрен "летний" вкладыш. Под блоком рекуператора расположен поддон для сбора и отведения конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее заключается в том, что по датчику температуры происходит отключение приточного вентилятора и теплое вытяжное воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Эта модель поставляется в двух вариантах исполнения :

ВУТ Г ЕС оборудована регулятором скорости А2(Р-1/010). Регулятором можно включить установку и выбрать необходимую производительность работы установки. Это самая простая комплектация установки.

ВУТ Г ЕС Комфо включает систему автоматики с дисплеем и пультом дистанционного управления.

С помощью этой системы можно:

• менять производительность установки. Доступна три скорости, значение каждой скорости можно настроить самому с помощью дисплея
• установить автоматическое включение и выключение установки, выбор производительности в зависимости от дня недели и времени. Для одного дня доступно четыре записи.
• увидеть, что возникла необходимость в замене или чистке фильтров. Дисплей информирует о необходимости замены или чистки фильтров
• увидеть информацию об аварии. При возникновении аварии установка выключается и дисплей информирует о необходимости обращения в сервис

Также к системе автоматики этой установки можно подключить такие внешние устройства:

• пожарная сигнализация, которая в случае возгорания автоматически отключит установку
• датчик влажности или датчик СО2
• управление заслонкой с приводом

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность вентиляторов, Вт	2x167
Суммарная мощность установки, Вт	334
Суммарный ток, А	2.2
Производительность, м3/час	810
Скорость вращения, об/мин	2860
Уровень шума на расстоянии 3 м, дБ(А)	30-45
Максимальная температура перемещаемого воздуха, °С	- 25....+60
Вес, кг	83
Размер воздуховода, который подключается, мм	250

Габаритные размеры

Размеры	D	B	B1	B2	H	H1	H2	L	L1
мм	250	840	215	390	660	160	295	1010	890

Диаграмма

Монтаж установки

Приточно-вытяжная установка крепится на стене с помощью кронштейна, монтируется на полу или подвешивается к потолку. Установку можно монтировать только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтров осуществляется со стороны сервисной панели, которая может быть установлена как с левого, так и с правого боку по ходу приточного воздуха непосредственно при монтаже.

Пример монтажа установки

Вентиляция дома установкой Вентс ВУТ Г ЕС. Установка размещена на чердаке.

Документация

(файл pdf, откроется в новой вкладке)
