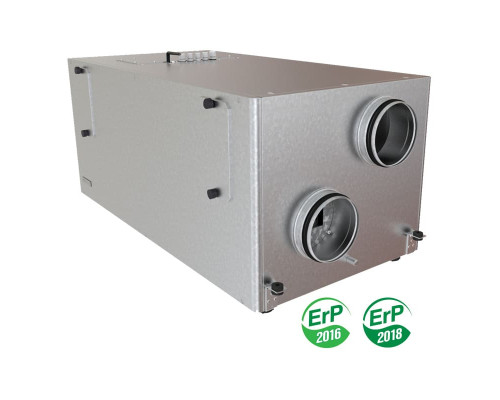

Припливно-витяжная установка Вентс ВУТ 700 ГБЕ ЕС А21

Припливно-вытяжная установка Вентс ВУТ 700 ГБЕ ЕС А21 выполнена в корпусе из стали. Внутренняя часть корпуса изолирована минеральной ватой, которая имеет высокие показатели по тепло и звукоизоляции. Максимальная производительность составляет 830 м³/час. Является готовым вентиляционным агрегатом с системой управления для совместной работы с системой воздуховодов. Установка оборудована электрическим нагревателем мощностью 3.6 кВт для дополнительного нагрева воздуха после рекуператора из пенополистирола.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Ток, А	18,0
Частота тока, Гц	50
Максимальная потребляемая мощность, Вт	3936
Максимальная производительность, м3/час	830
Скорость оборотов, об/мин-1	3200
Уровень шума на расстоянии 3 м, дБ(А)	31
Максимальная температура перемещаемого воздуха, С	-25....+40
Эффективность рекуперации тепла,%	от 80 до 98
Размер воздуховода, мм	250
Вес, кг	108

Габаритные размеры

D	B	B1	B2	H	H1	H2	L	L1
247	866	274	296	601	234	166	1282	1379

Корпус

Корпус установки изготовлен из стали, внутренняя часть изолирована минватой толщиной 40 мм, материал позволяет достигнуть высокие показатели по теплоизоляции и эффективности шумопоглощения.

Фильтрация

Для фильтрации припливного и вытяжного воздуха в установке применяются два панельных фильтра. Для приплива воздуха применяется фильтрация класса F7, для вытяжного - класс G4.

Вентиляторы

В вентиляторах используются энергоэффективные ЕС-двигатели с низким потреблением энергии.

Рекуператоры

В установке применяются рекуператор из пенополистирола. Тепло вытяжного воздуха в холодное время года передаются припливному, что снижает нагрузку на подогрев припливного воздуха.

Нагреватель

Эта модель оборудована электрическим нагревателем для дополнительного нагрева воздуха после рекуператора.

Байпас

Для летнего режима эксплуатации установка оборудована байпасом, который позволяет не использовать рекуперацию в теплый период года. В холодный период года байпас используется для защиты рекуператора от обмерзания.

Конструкция установки

Система автоматики А21

А21 контроллер позволяет интегрировать установку в систему Умный дом или BMS (Building Management Systems).
Дистанционная панель управления в комплект не входит.
Для управления установкой с помощью мобильного приложения через Wi-Fi необходимо установить мобильное приложение VENTS AHU.

Google Play		App Store

подробнее все функции системы автоматики описаны в руководстве ниже. (файл в формате pdf, откроется в новой вкладке)

Таблица Modbus для подключения автоматики А21 к системе BMS

(файл pdf, откроется в новой вкладке)

Монтаж

Установка предназначена для монтажа в помещении с положительной температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. При монтаже необходимо соблюдать расстояния до стен, указанных в руководстве по монтажу.

В установке есть дренажный поддон, дренаж рекомендуется выводить в систему канализации через сифон. Установка может устанавливаться на пол или на стену в вертикальном положении.

Диаграмма

Документация

Инструкция по установке

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства в течение два года с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
