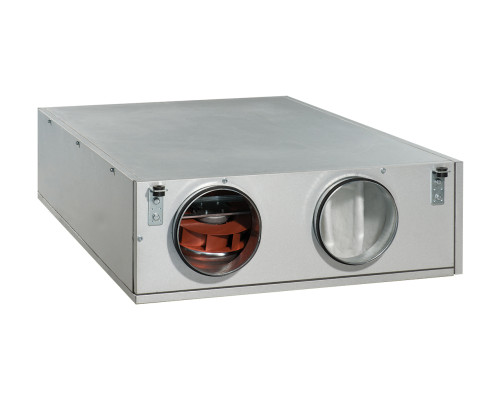

Приливно-вытяжная вентиляция Вентс ВУТ 1000 ПЕ ЕС

Вентс ВУТ 1000 ПЕ ЕС является компактной приточно-вытяжной установкой с рекуперацией тепла и электрическим нагревом. Установка предназначена для обеспечения полноценной вентиляцией жилых или коммерческих помещений. Для нагрева свежего воздуха используется рекуператор и электрический нагреватель мощностью 3,3 кВт. Номинальная производительность установки составляет 1100 м³/час.

Вентиляционная установка поставляется полностью готовой к работе, комплектуется системой автоматики. К агрегату подключаются воздуховоды с диаметром 250 мм или прямоугольные воздуховоды с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4(на вытяжку) и F7(на приток).

Двигатель

Используются высокоэффективные электронно-коммутированные(ЕС) моторы постоянного тока с внешним ротором, оснащенные рабочим колесом из изогнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД(до 90%).

Рекуператор

В установках Вентс ВУТ 1000 ПЕ ЕС применяется противотечийный канальный рекуператор из полистирола. Под блоком рекуператора расположен поддон для сбора и отведения конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрокалорифер(для установок ВУТ ПЕ). Если с помощью рекуперации тепла не удается достичь заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Автоматика

Установка комплектуется встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяется электронная защита от обмерзания с использованием байпаса и нагревателя. Суть ее заключается в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка закрывает байпас, нагреватель отключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ПЕ(ЕС)

Установка ВУТ ПЕ ЕС комплектуется пультом с цветным, сенсорным, ЖК дисплеем ПУ СЕНС 01.

Установка ВУТ ПЕ ЕС А7 комплектуется пультом с монохромным ЖК дисплеем ПУ ЖК 01

В системе автоматики установки доступны следующие функции:

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
• возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, изменять производительность установки;
• возможность управлять электроприводами воздушных заслонок;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• работа установки по недельному таймеру;
• активная защита от перегрева ТЭНа калорифера;
• выключение работы электрокалорифера без включения вентилятора;
• установлены два термостата для защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень загрязнения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает :

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности(аварийной ситуации).

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных(под подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.

Технические характеристики

Габаритные размеры

Диаграмма
