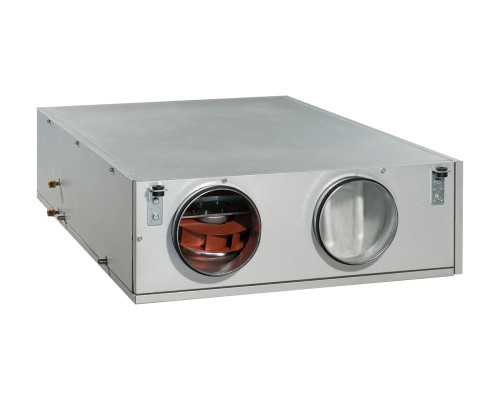

Припливно-вытяжная установка Вентс ВУТ 1000 ПВ ЕС

Вентс ВУТ 1000 ПВ ЕС является приточно-вытяжной установкой с рекуперацией тепла и водяным нагревателем. Используется в системе приточно-вытяжной вентиляции помещений жилого или коммерческого назначения. Для подключения котла необходимо подводить горячую воду к нагревателю установки. Номинальная производительность установки 1000 м³/час.

В установке используются ЕС-двигатели с высоким КПД, что позволило достичь высокую производительность и давление при низком уровне шума и потреблении. Установка используется с системой воздуховодов с круглым сечением 250 мм или с прямоугольными воздуховодами с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм(в установках ВУТ ПВ 350, 600, 1000) и 50 мм(в установках ВУТ ПВ 2000, 3000).

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4(на вытяжке) и F7(на притоке).

Двигатель

Используются высокоэффективные электронно-коммутированные(ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с изогнутыми назад лопастями. Такие моторы являются на сегодня самым передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД(до 90%).

Рекуператор

В установках Вентс ВУТ 1000 ПВ ЕС рекуператор поперечного потока из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен водяной нагреватель(для установок ВУТ ПВ). Если с помощью рекуперации тепла не удается достичь заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Автоматика

Установка комплектуется встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяется электронная защита от обмерзания с использованием байпаса и нагревателя. Суть ее заключается в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка закрывает байпас, нагреватель отключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты

Установка ВУТ ПВ ЕС комплектуется пультом с цветным, сенсорным, ЖК дисплеем ПУ СЕНС 01.

Установка ВУТ ПВ ЕС А7 комплектуется пультом с монохромным ЖК дисплеем ПУ ЖК 01

В системе автоматики установки доступны следующие функции:

• включение/выключение установки;
• контроль за температурой приточного воздуха, с помощью действия на привод трехходового клапана, регулирующего подачу теплоносителя в жидкий нагреватель;
• защита жидкого нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя;
• управление электроприводом обходного клапана рекуператора;
• управление и контроль работы внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкий нагреватель;
• защита рекуператора от обмерзания;
• управление и контроль работой приточного и вытяжного вентиляторов;
• контроль загрязненности фильтров(по количеству моточасов);
• управление электроприводами внешних воздушных клапанов(приточного и вытяжного).

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает :

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности(аварийной ситуации).

Монтаж

Приточно-вытяжная установка устанавливается на полу, подвешивается к потолку с помощью монтажного уголка с вибростойкой вставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных(под потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра : для типоразмеров 350, 600 и 1000 - с боковой правой или левой панели; для типоразмеров 2000 и 3000 - доступ снизу.
