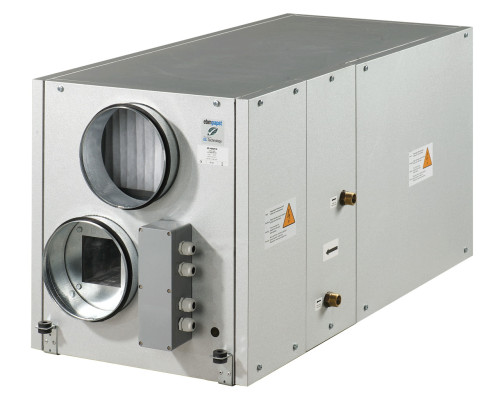

Припливно-вытяжная установка Вентс ВУТ 400 ВГ ЕС

Установка Вентс ВУТ 400 ВГ ЕС предназначена для обеспечения приточно-вытяжной вентиляцией помещений жилого или коммерческого назначения. Для подогрева наружного воздуха в холодный период года в установке используется рекуператор тепла и дополнительный подогрев водяным нагревателем. Для нагревателя требуется подвод горячей воды от котла. Номинальная производительность этой установки 400 м³/час, диаметр воздуховодов, которые подключаются 200 мм.

В установке используются экономичные вентиляторы с ЕС-двигателями, которые имеют высокое давление и низкий уровень шума. Монтаж такой установки необходимо делать в закрытом помещении.

Корпус

Корпус изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4(на вытяжку) и F7(на приток).

Вентиляторы

Используются высокоэффективные электронно-коммутированные(ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с изогнутыми вперед лопастями. Такие моторы являются на сегодня наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД(до 90%).

Рекуператор

В установках Вентс ВУТ 400 ВГ ЕС применяются высокоэффективные рекуператоры(около 95%). В моделях ВУТ ЕГ ЕС и ВУТ ВГ ЕС рекуператоры выполнены из полистирола. Под блоком рекуператора расположен поддон для сбора и отведения конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха устанавливаются электрические(для моделей ВУТ ЕГ ЕС) или водяные(для ВУТ ВГ) нагреватели. Если с помощью рекуперации тепла не удается достичь заданного значения температуры приточного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.

Управление и автоматика

Установка комплектуется встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяется электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее заключается в том, что по датчику температуры происходит открытие заслонки байпаса и весь приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка закрывает байпас, нагреватель отключается, приточный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ВГ(ЕС)

• включение и выключение установки;
• контроль за температурой приточного воздуха путем действия на привод трехходового клапана, регулирующего подачу теплоносителя в жидкий нагреватель;
• защита жидкого нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя;
• управление электроприводом обходного клапана рекуператора;
• управление и контроль работой наружного циркуляционного насоса, установленного на линии подачи теплоносителя в жидкий нагреватель;
• защита рекуператора от обмерзания;
• управление и контроль работой приточного и вытяжного вентиляторов;
• контроль загрязненности фильтров(по количеству моточасов);
• управление электроприводами наружных воздушных клапанов(приточного и вытяжного).

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает :

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры.

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с вибростойкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных(под подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность вентиляторов, Вт	2х175
Суммарная мощность установки, Вт	350
Суммарный ток, А	2.6
Производительность, м3/час	400
Скорость вращения, об/мин	1340
Уровень шума на расстоянии 3 м, дБ(А)	28-47
Максимальная температура перемещаемого воздуха, °С	- 25....+60
Вес, кг	40
Размер воздуховода, который подключается, мм	200

Габаритные размеры

Размеры	D	B	B1	B2	B3	H	H2	H3	L	L1	L2
мм	149	500	403	161	249	555	127	231	1092	1137	1198
