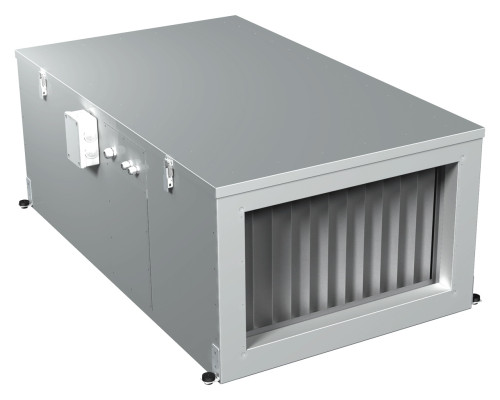

Приливная установка Вентс ПА 03 Е

Припливная установка вентиляционная Вентс ПА 03 Е используется для работы в составе припливной вентиляции через сеть воздуховодов. В установке используется электрический нагреватель с максимальным потреблением 21 кВт. Припливный агрегат может обеспечить подачу свежего воздуха с номинальной производительностью 3350 м³/час. Установка предназначена для монтажа в закрытом помещении с плюсовой температурой.

Корпус

Корпус установки изготовлен из алюмоцинка. Звукоизоляция и теплоизоляция достигается в результате использования слоя минеральной ваты толщиной 50 мм.

Фильтр

Для фильтрации внешнего воздуха в установке предназначен фильтр с заменяемыми вставками. Класс фильтрации - G4.

Нагреватель

Установки ПА комплектуются электрическими нагревателями с встроенной защитой от перегрева.

Вентилятор

Установки оборудованы высоконапорным безкорпусным радиальным вентилятором с прямым приводом от электродвигателя с внешним ротором. Лопасти рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Припливная установка Вентс ПА 03 Е монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброшайбой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммный блок, расположенный в соединительном ящике.

Припливные установки ПА оснащены кронштейнами для упрощения монтажа агрегата. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНа не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке в случаях сервисного обслуживания и чистки фильтра.

Управление и автоматика

Установка поставляется с встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру припливного воздуха, контролировать состояние (степень загрязнения) фильтра. Кроме того, система автоматики обеспечивает активную защиту от перегрева ТЭНа калорифера (для ПА...Е). Управлять установкой можно на расстоянии с помощью дистанционного пульта управления.

Дистанционный пульт управления обеспечивает

• включение/выключение вентиляционной установки;
• возможность задать необходимый расход воздуха;
• возможность задать желаемую температуру припливного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Функции управления и защиты ПА...Е

• дистанционное включение и выключение установки;
• установка с пульта управления необходимой температуры припливного воздуха и поддержание заданной температуры (управление калорифером с помощью оптосимистора);
• регулирование скорости вращения вентилятора с пульта управления;
• выполнение необходимых алгоритмов при включении и выключении установки;
• работа установки по таймеру;
• активная защита от перегрева ТЭНа калорифера;
• выключение работы электрокалорифера без включения вентилятора;
• защита электрокалорифера от перегрева (два термостата);
• контроль степени загрязнения фильтра (датчик перепада давления).

Функциональные возможности системы автоматики

1. Автоматическое управление припливным воздушным клапаном РРВА.
2. Контроль и индикация загрязненности фильтра.
3. Плавное регулирование оборотов вентилятора 3~380В(50Гц).
4. Поддержка заданной температуры припливного воздуха или температуры в помещении.
5. Управление жидкостным воздушным нагревателем и контроль за его работой.
6. Управление компрессорно-конденсаторным блоком(ККБ) для систем с охладителем.
7. Сигнал запуска вытяжного вентилятора.
8. Возможность индивидуальной настройки всех параметров вентиляционной системы.
9. Остановка системы по сигналу от щита пожарной сигнализации.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Частота тока, Гц	50
Максимальная мощность вентилятора, Вт	1330
Ток вентилятора, А	2.4
Мощность электрического нагревателя, Вт	21000
Ток электрического нагревателя, А	30
Суммарная мощность установки, Вт	22300
Суммарный ток, А	32.4
Производительность, м3/час	3350
Скорость вращения, об/мин	2730
Уровень шума на расстоянии 3 м, дБ(А)	57
Максимальная температура перемещаемого воздуха, °С	- 25....+45
Вес, кг	91
Размер воздуховода, мм	600х350

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	L	L1
мм	600	620	888	744	350	370	500	1252	1212

Диаграмма
