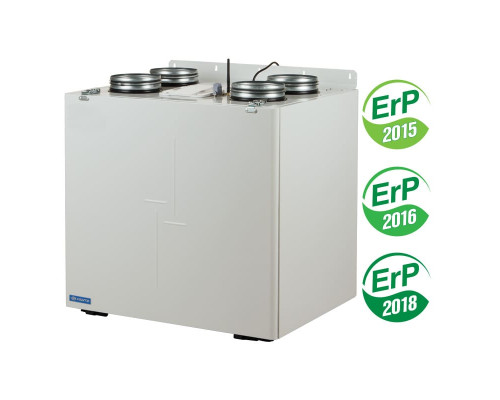

Припливно-вытяжная установка Вентс ВУЕ 550 ВБ ЕС

Приливно-вытяжная установка Вентс ВУЕ 550 ВБ ЕС выполнена в корпусе из стали. Внутренняя часть корпуса изолирована минеральной ватой, которая имеет высокие показатели по тепло и звукоизоляции. Максимальная производительность составляет 690 м³/час. Является готовым вентиляционным агрегатом с системой управления для совместной работы с системой воздуховодов. Установке присуще низкое потребление, которое не превышает 337 Вт в час, благодаря использованию системы защиты от обмерзания и рекуператора с энтальпийной мембраной. В этой серии не используется электрический нагреватель, при необходимости можно дополнительно оборудовать нагревателем преднагреву Вентс НКП (оплачивается отдельно).

Технические характеристики

Параметр	Величина
Напряжение, В	230
Ток, А	2,4
Частота тока, Гц	50
Максимальная потребляемая мощность, Вт	337
Максимальная производительность, м3/час	690
Скорость оборотов, об/мин-1	2860
Уровень шума на расстоянии 3 м, дБ(А)	26
Диапазон температур перемещаемого воздуха, С	-25....+40
Эффективность рекуперации тепла,%	91
Размер воздуховодов, мм	200
Вес, кг	82

Габаритные размеры

D	B	H	L
200	720	675	823

Корпус

Корпус установки изготовлен из стали, внутренняя часть изолирована минватой толщиной 20 мм, материал позволяет достичь высоких показателей по теплоизоляции и эффективности шумозаглушения.

Фильтрация

Для фильтрации припливного и вытяжного воздуха в установке применяются два панельных фильтра. Для приплива воздуха применяется фильтрация класса F7, для вытяжного - класс G4.

Вентиляторы

В вентиляторах используются энергоэффективные ЕС-двигатели с низким потреблением энергии. Суммарная потребляемая мощность установки не превышает 337 Вт в час.

Рекуператоры

В установке применяется рекуператор с энтальпийной мембраной. Тепло и влага вытяжного воздуха в холодное время года передаются припливному, что снижает нагрузку на подогрев припливного воздуха.

Байпас

Для летнего режима эксплуатации установка оснащена байпасом, который позволяет не использовать рекуперацию в теплый период года.

Конструкция установки

Система управления

Установка может оснащаться двумя вариантами автоматики :

• система А14 с настенным пультом с светодиодной индикацией
• система А21 без пульта ДУ. Управление осуществляется смартфоном с помощью мобильного приложения. Также возможно подключение к системе "Умный дом" BMS (Building Management Systems).

При заказе установки выберите необходимый вам вариант управления.

Система автоматики А14

Установка оснащена встроенной системой автоматики и сенсорной настенной панелью управления А14 с светодиодной индикацией. Панель управления устанавливается на стену.

Для предотвращения обмерзания рекуператора в холодный период года установка оснащена системой активной защиты. По датчику температуры происходит остановка припливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем припливный вентилятор включается, и установка продолжает работать в обычном режиме.

Таким образом, производительность подачи припливного воздуха в холодный период года будет ниже из-за периодического отключения вентилятора. Эта защита от обмерзания позволяет не использовать электрический нагреватель, что приводит к низким эксплуатационным расходам.

Режимы работы

С помощью системы управления припливно-вытяжной установкой можно выполнять следующие действия:

• Включение/выключение установки;
• Выбор режима производительности в диапазоне фиксированных трех скоростей : минимальная, средняя и максимальная.
• Выбор режима производительности от 0 до 100 %
• Индикация необходимости замены фильтра.
• Индикация аварии

Также предусмотрено подключение датчиков СО2, влажности или любого другого сенсора (реле вход), по сигналу которого может происходить переключение производительности на максимальную (Все датчики покупаются отдельно, в комплект поставки не входят).

Система автоматики А21

А21 контроллер позволяет интегрировать установку в систему Умный дом или BMS (Building Management Systems).
Удаленная панель управления в комплект не входит.
Для управления установкой с помощью мобильного приложения через Wi-Fi необходимо установить мобильное приложение VENTS AHU.

Google Play		App Store

подробнее все функции системы автоматики описаны в руководстве ниже. (файл в формате pdf, откроется в новой вкладке)

Таблица Modbus для подключения автоматики А21 к системе BMS

(файл pdf, откроется в новой вкладке)

Монтаж

Установка предназначена для монтажа в помещении с плюсовой температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях.

В установке отсутствует дренажный поддон, поэтому она может крепиться к потолку или устанавливаться на стену вертикально или горизонтально.

Диаграмма

Документация

Инструкция к установке

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства в течение два года с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
