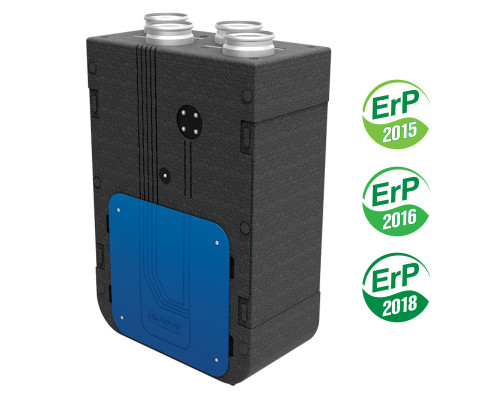

Припливно-витяжная установка Вентс ВУТ 270 В5Б ЕС

Припливно-вытяжная установка для квартиры Вентс ВУТ 270 В5Б ЕС выполнена в корпусе из полипропилена, который имеет высокие показатели по тепло и звукоизоляции. Эффективность рекуперации от 87 до 98 %. Максимальная производительность составляет 300 м³/час. Является готовым вентиляционным агрегатом с системой управления для совместной работы с системой воздуховодов. Установке присуще низкое потребление, которое не превышает 162 Вт, благодаря использованию системы защиты от обмерзания и рекуператора из полистирола.

Технические характеристики

Габаритные размеры

Корпус

Корпус установки изготовлен из пенополипропилена EPP толщиной 15-26 мм, материал позволяет достичь высоких показателей по теплоизоляции и эффективности шумопоглощения.

Фильтрация

Для фильтрации припливного и вытяжного воздуха в установке применяются два карманных фильтра с классом очистки G4.

Вентиляторы

В вентиляторах используются энергоэффективные ЕС-двигатели с низким потреблением энергии. Суммарная потребляемая мощность установки не превышает 162 Вт.

Рекуператоры

В установке применяются рекуператор из полистирола. Тепло вытяжного воздуха в холодное время года передаются припливному, что снижает нагрузку на подогрев припливного воздуха.

Установка оснащена байпасной задвижкой для летнего периода эксплуатации. В этом режиме воздух направляется в обход рекуператора, при этом температура уличного воздуха, поступающего в помещение, не меняется. В этой модификации управление задвижкой делается вручную.

Конструкция установки

Система управления

Установка может оснащаться двумя вариантами автоматики :

• система А14 с настенным пультом с светодиодной индикацией
• система А21 без пульта ДУ. Управление осуществляется смартфоном с помощью мобильного приложения. Также возможно подключение к системе "Умный дом" BMS (Building Management Systems).

При заказе установки выберите необходимый вам вариант управления

Система управления А14

Установка оснащена встроенной системой автоматики и сенсорной настенной панелью управления А14 с светодиодной индикацией. Панель управления устанавливается на стену.

Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка припливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем припливный вентилятор включается, и установка продолжает работать в обычном режиме.

Таким образом, производительность подачи припливного воздуха в холодный период года будет ниже из-за периодического отключения вентилятора. Эта защита от обмерзания позволяет не использовать электрический нагреватель, что приводит к низким эксплуатационным расходам.

Режимы работы

С помощью системы управления припливно-вытяжной установкой можно выполнять следующие действия:

• Включение/выключение установки;
• Выбор режима производительности в диапазоне фиксированных трех скоростей: минимальная, средняя и максимальная.
• Выбор режима производительности от 0 до 100 %
• Индикация необходимости замены фильтра.
• Индикация аварии

Также предусмотрено подключение датчиков СО2, влажности или любого другого сенсора(реле вход), по сигналу которого может происходить переключение производительности на максимальную(Все датчики покупаются отдельно, в комплект поставки не входят).

Система автоматики А21

А21 контроллер позволяет интегрировать установку в систему Умный дом или BMS (Building Management Systems).
Дистанционная панель управления в комплект не входит.
Для управления установкой с помощью мобильного приложения через Wi - Fi необходимо установить мобильное приложение VENTS AHU.

Google Play		App Store

подробнее все функции системы автоматики описаны в руководстве ниже. (файл в формате pdf, откроется в новой вкладке)

Монтаж

Установка предназначена для монтажа в помещении с плюсовой температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях.

В установке необходимо отвод конденсата. Место для отверстия под дренажный патрубок находится снизу установки. Дренаж необходимо отводить в систему канализации. Если дренаж будет отводиться на улицу, необходимо обеспечить подогрев дренажа(в комплект поставки не входит). Все дренажные трубы должны иметь уклон минимум 3°.

Работа с программным обеспечением

Эта вентиляционная установка может подключаться с помощью кабеля USB к ПК для изменения настроек параметров установки.

С помощью ПО можно изменять:

• каждую из трех предустановленных скоростей(минимальная, средняя, максимальная) в диапазоне от 0 до 100 %
• скорость при замыкании сухого контакта(для подключения внешних устройств) в диапазоне от 0 до 100 %
• периодичность появления сигнала о замене(очистке) фильтра в диапазоне от 0 до 10000 моточасов
• уровень влажности подключенного внешнего датчика(датчик приобретается отдельно) от 30 до 80 %

Программное обеспечение можно скачать по ссылке (12.41 Mb, rar)

Диаграмма

Документация

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства в течение два года с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
