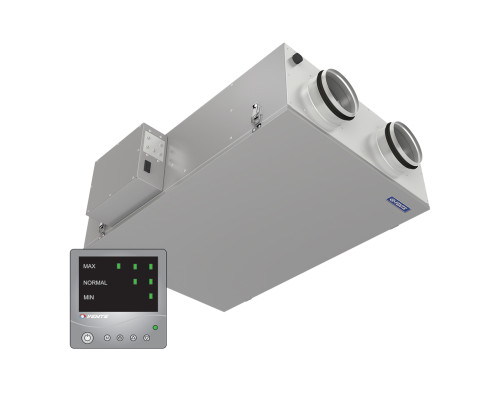

Припливно-вытяжная установка Вентс ВУТЕ2 250 П ЕС

Припливно-вытяжная установка с рекуперацией Вентс ВУТЕ2 250 П оборудована двумя разными рекуператорами поперечного типа. Один из пластика, другой из полимеризованной целлюлозы, также установка оборудована одним поддоном для отвода конденсата. Благодаря этому при рекуперации припливному воздуху передается как тепло, так и влага.

Эта подвесная установка является полностью готовым вентиляционным устройством, которое обеспечивает подачу свежего воздуха, фильтрацию и удаление загрязненного воздуха из помещения. Номинальная производительность установки 257 м³/час.

Установки применяются в системах вентиляции и кондиционирования помещений разного назначения, когда есть высокие требования к уровню потребления энергии системы вентиляции. Максимальное потребление этой модели всего 125 Вт. Предназначены для соединения с круглыми воздуховодами номинальным диаметром Ø 125 мм.

Корпус

Корпус установки изготовлен из алюмоцинковой стали. Тепло- и звукоизоляция выполнена из пенопропилена толщиной 10 мм.

Фильтр

Для фильтрации припливного и вытяжного воздуха в установке применяются два карманных фильтра с классом очистки G4.

Вентиляторы

Установка оснащена припливным и вытяжным центробежными вентиляторами с изогнутыми назад лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператоры

В установке применяются два разных рекуператора поперечного потока: один из пластика, другой из полимеризованной целлюлозы, также установка оборудована одним поддоном для отвода конденсата.

Пластиковый рекуператор передает явное тепло от вытяжного воздушного потока припливному. Энтальпийный рекуператор из полимеризованной целлюлозы передает явное и скрытое тепло и влагу. Установки с таким типом рекуператоров рекомендуется применять в помещениях, оборудованных кондиционерами.

Конструкция установки

Управление и автоматика

Установка оснащена встроенной системой автоматики и многофункциональной панелью управления(Р3/010 Т) с светодиодной индикацией. Также в комплект поставки входит сигнальный кабель для соединения установки с панелью управления. Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка припливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем припливной вентилятор включается, и установка продолжает работать в обычном режиме.

Панель управления выполняет следующие функции:

• Включение/выключение установки;
• Выбор режима вентиляции : три скорости
• Настройка минимального режима в диапазоне 7-ми предустановленных уровней. При этом средний режим автоматически устанавливается на 80 м³/час выше минимального, но не выше максимального;
• Индикация необходимости замены фильтра.

Монтаж

Установка предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. Установка также может монтироваться в основных помещениях непосредственно к потолку, за подвесным потолком или устанавливаться в потолочную нишу. Доступ для сервисного обслуживания с нижней панели.

Технические характеристики

Габаритные размеры

Диаграмма

Пример монтажа установки

Пример монтажа системы вентиляции квартиры на базе установки Вентс ВУЕ2 250 П ЕС

Документация

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства на протяжении двух лет с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
