Описание

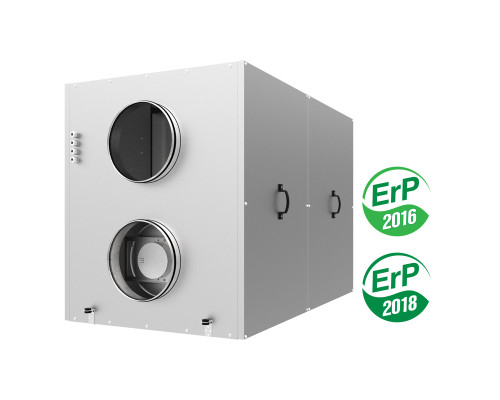

Припливно-вытяжная установка Вентс ВУТР 1500 ВГ ЕС с роторным рекуператором и водяным нагревателем используется для создания систем вентиляции. Максимальная производительность составляет 1500 м3/час. Является готовым вентиляционным агрегатом с системой управления для совместной работы с системой воздуховодов сечением 315 мм. Установке присуще низкое потребление из-за использования роторного рекуператора из алюминия. Если не удается достичь необходимой температуры, то автоматически включается водяной нагреватель. Корпус состоит из трехслойных панелей толщиной 20 мм. Внутренняя часть панелей заполнена минеральной ватой, которая имеет высокие показатели по тепло- и звукоизоляции.
Работой установки управляет встроенная система автоматики с настенной панелью А17.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 3,2 |
| Частота тока, Гц | 50 |
| Максимальная потребляемая мощность, Вт | 750 |
| Максимальная производительность, м3/час | 1500 |
| Скорость вращения, об/мин-1 | 2000 |
| Уровень шума на расстоянии 3 м, дБ(А) | 62 |
| Максимальная и минимальная температура перемещаемого воздуха, С | -25....+40 |
| Эффективность рекуперации тепла,% | 72-95 |
| Размер воздуховода, мм | 315 |
| Вес, кг | 175 |
Габаритные размеры
| D | A | E | F | G | L | L1 | H | J |
| 314 | 1430 | 427 | 275 | 460 | 855 | - | 1010 | 560 |
Корпус
Корпус установки изготовлен из стали, к каркасу крепятся трехслойные панели из алюмоцинкового листа. Внутренняя часть панелей заполнена минеральной ватой. Это обеспечивает шумозащиту и теплоизоляцию установки.
Фильтрация
Для фильтрации припливного и вытяжного воздуха в установке применяются два фильтра с классом фильтрации G4.
Вентиляторы
В вентиляторах используются энергоэффективные ЕС-двигатели с низким энергопотреблением. Они являются передовым техническим решением в области систем вентиляции. Такие двигатели работают бесшумно, хорошо регулируются в любом диапазоне и имеют высокий коэффициент полезного действия.
Рекуператоры
В установке применяется роторный рекуператор из алюминиевой ленты. Он является коротким цилиндром, который вращается. Внутренняя часть его заполнена алюминиевой лентой, припливный и вытяжной воздух проходят через него. При вращении регенератора происходит нагрев одной части теплым вытяжным воздухом, другая же часть отдает тепло припливному воздуху.
Нагреватель
Автоматически включается, когда с помощью рекуперации тепла невозможно достичь необходимой температуры воздуха. Водяной нагреватель предназначен для эксплуатации при максимальном рабочем давлении 1 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95°С.
Система управления
Установками управляются с помощью настенной панели А17
Панель управления А17 th-Tune
Что может делать автоматика
- выбор производительности из трех доступных режимов
- настройка производительности каждого режима в диапазоне от 0 до 100%
- работа установки по недельному таймеру
- управление температурой припливного воздуха
- индикация необходимости очистки фильтра
- индикация аварии
- возможность подключения ККБ
- возможность управления электроприводами воздушных заслонок
Таблица BMS параметров модуля PCOS004850
(файл pdf, откроется в новой вкладке)
Монтаж
Установка предназначена для монтажа в помещении с плюсовой температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. При монтаже необходимо соблюдать расстояния до стен, указанные в руководстве по монтажу.
Диаграмма
Документация
Инструкция к установке
(файл pdf, откроется в новой вкладке)
Гарантия
Производитель гарантирует нормальную работу устройства в течение два года с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
