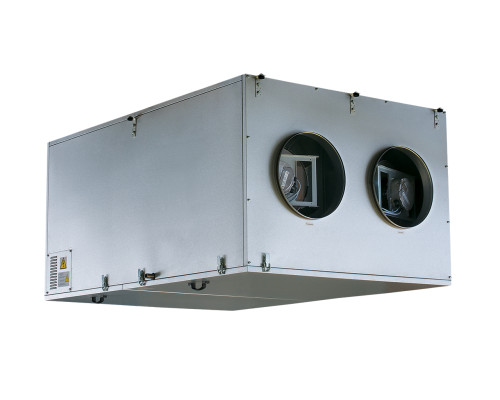

Приливно-вытяжная вентиляция Вентс ВУТ 3000 ПЕ ЕС

Вентс ВУТ 3000 ПЕ ЕС является компактной приточно-вытяжной установкой с рекуперацией тепла и электрическим нагревом. Установка предназначена для обеспечения полноценной вентиляцией жилых или коммерческих помещений. Для нагрева свежего воздуха используется рекуператор и электрический нагреватель мощностью 18 кВт. Номинальная производительность установки составляет 4000 м³/час.

Вентиляционная установка поставляется полностью готовой к работе, комплектуется системой автоматики. К агрегату подключаются воздуховоды диаметром 400 мм или прямоугольные воздуховоды с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 50 мм

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4(на вытяжке) и F7(на притоке).

Двигатель

Используются высокоэффективные электронно-коммутированные(ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом из изогнутыми назад лопастями. Такие моторы являются на сегодня самым передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД(до 90%).

Рекуператор

В установках Вентс ВУТ 3000 ПЕ ЕС применяется пластинчатый рекуператор поперечного потока из алюминия. Под блоком рекуператора расположен поддон для сбора и отведения конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрокалорифер(для установок ВУТ ПЕ). Если с помощью рекуперации тепла не удается достичь заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Автоматика

Установка комплектуется встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяется электронная защита от обмерзания с использованием байпаса и нагревателя. Суть ее заключается в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка закрывает байпас, нагреватель отключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ПЕ(ЕС)

Установка ВУТ ПЕ ЕС комплектуется пультом с цветным, сенсорным, ЖК дисплеем ПУ СЕНС 01.

Установка ВУТ ПЕ ЕС А7 комплектуется пультом с монохромным ЖК дисплеем ПУ ЖК 01

В системе автоматики установки доступны следующие функции:

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
• возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, изменять производительность установки;
• возможность управлять электроприводами воздушных заслонок;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• работа установки по недельному таймеру;
• активная защита от перегрева ТЭНа калорифера;
• выключение работы электрокалорифера без включения вентилятора;
• установлены два термостата для защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень загрязнения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает :

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности(аварийной ситуации).

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных(под потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Частота тока, Гц	50
Максимальная мощность вентиляторов, Вт	2х990
Мощность электрического нагревателя, Вт	18000
Суммарная мощность установки, Вт	19980
Суммарный ток, А	29.4
Производительность, м3/час	4000
Скорость вращения, об/мин	2580
Уровень шума на расстоянии 3 м, дБ(А)	59
Максимальная температура перемещаемого воздуха, °С	- 25....+50
Вес, кг	290
Размер воздуховода, который подключается, мм	400

Габаритные размеры

Размеры	D	B	B1	B2	B3	B4	H	H1	L	L1
мм	399	1265	1130	565	297	632.5	830	415	1595	1647

Диаграмма
