Описание

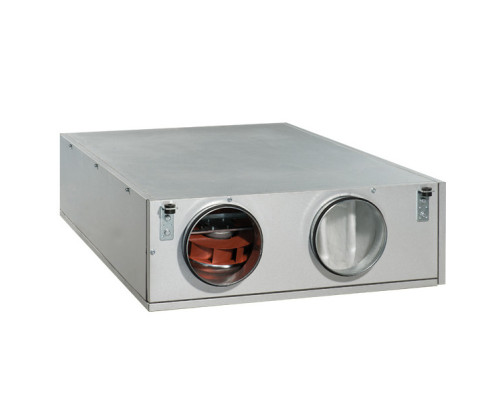

Припливно-вытяжная установка Вентс ВУТ 300 ПБЕ ЕС является компактным вентиляционным агрегатом с рекуперацией тепла и электрическим нагревом. Установка предназначена для обеспечения полноценной вентиляцией жилых или коммерческих помещений. Для нагрева свежего воздуха используется рекуператор и электрический нагреватель мощностью 1,5 кВт. Номинальная производительность установки составляет 340 м³/час.
Вентиляционная установка поставляется полностью готовой к работе, комплектуется системой автоматики на базе контроллера А21. Управление установкой осуществляется смартфоном с помощью приложения Vents AHU или через систему "Умный дом".
К агрегату подключаются воздуховоды с диаметром 160 мм или прямоугольные воздуховоды с такой же площадью сечения.
Корпус
Корпус выполнен из алюмоцинка с внутренней изоляцией минеральной ватой толщиной 20 мм.
Фильтр
Для фильтрации припливного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4.
Двигатель
Используются высокоэффективные электронно-коммутированные (ЕС) моторы постоянного тока с внешним ротором, оснащенные рабочим колесом с изогнутыми назад лопастями. Такие моторы являются на сегодня самым передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД (до 90%).
Рекуператор
В установках применяется противотечийный канальный рекуператор из полистирола. Под блоком рекуператора расположен поддон для сбора и отведения конденсата.
Нагреватель
Для эксплуатации припливно-вытяжной установки при низкой температуре наружного воздуха установлен электрический нагреватель. Если с помощью рекуперации тепла не удается достичь заданного значения температуры припливного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.
Байпас
Используется для летнего режима, когда рекуперация не нужна и защите рекуператора от обмерзания.
Управление
Установка комплектуется встроенной системой автоматики А21. Дистанционная панель в комплект поставки не входит (при необходимости панель управления А25 приобретается отдельно).
Управление осуществляется:
- с помощью мобильного приложения Vents AHU на смартфоне через WiFi
- с помощью интеграции в систему Умный дом или BMS (Building Management System)
Что может делать автоматика
С помощью мобильного приложения Vents AHU можно:
- управлять всеми режимами удаленно через облачный сервер
- включать и выключать установку
- задавать желаемую температуру припливного воздуха
- изменять производительность установки
- открывать или закрывать байпас для летнего режима, когда не требуется рекуперация
- настраивать работу установки по недельному таймеру, можно задать автоматическое включение и выключение системы вентиляции в зависимости от времени и дня недели
- индикации необходимости очистки или замены фильтров по счетчику моточасов или по данным от прессостата
Также программа сигнализирует об аварии, система может останавливаться по сигналу от щита автоматики. При необходимости также может регулировать работу электроприводов припливной и вытяжной заслонки (заслонки покупаются отдельно).
Подробные возможности управления описаны ниже на этой странице в разделе Документация.
Дополнительные функции автоматики
Возможно подключение следующих датчиков (приобретаются отдельно):
- Датчик CO2
- Датчик пыли PM2.5
- Датчик качества воздуха VOC
- Датчик пожарной сигнализации
- Датчик влажности
Приложение Vents AHU
 |  |
| Для Android | Для IOS |
Монтаж
Припливно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (под потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность вентиляторов, Вт | 180 |
| Мощность электрического нагревателя, Вт | 1500 |
| Суммарная мощность установки, Вт | 1680 |
| Суммарный ток, А | 7,9 |
| Производительность, м3/час | 340 |
| Скорость вращения, об/мин- 1 | 3270 |
| Уровень шума на расстоянии 3 м, дБ (А) | 27 |
| Максимальная температура перемещаемого воздуха, C | - 25....+40 |
| Вес, кг | 44 |
| Размер воздуховода, мм | 160 |
Габаритные размеры
| Размеры | D | B | B1 | H | L | L1 |
| мм | 160 | 485 | 577 | 290 | 1238 | 1291 |
Диаграмма
Документация
Руководство по беспроводной системе управления
(формат pdf, откроется в новой вкладке)
Паспорт
(формат pdf, откроется в новой вкладке)
Габариты и вес
