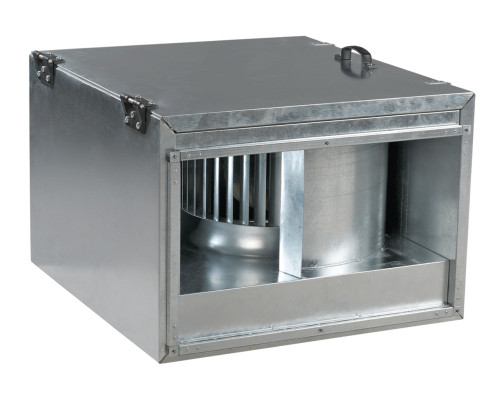

Прямоугольный канальный вентилятор Вентс ВКПФИ 4Д 400х200

Прямоугольный канальный вентилятор Вентс ВКПФИ 4Д 400х200 является трехфазным канальным вентилятором, используется в системах вентиляции и кондиционирования. Такой вентилятор применяется для вентиляции помещений, где есть высокие требования к уровню шума. Корпус вентилятора изолирован минеральной ватой толщиной 50 мм. Эта модель может перемещать воздух с максимальной производительностью 1470 м³/час и температурой в диапазоне от -25°С до +45°С. Вентилятор подключается к другим элементам вентиляции сечением 400х200 мм.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Ток, А	0,6
Частота тока, Гц	50
Максимальная мощность, Вт	282
Производительность, м3/час	1470
Скорость вращения, об/мин	1300
Уровень шума на расстоянии 3 м, дБ(А)	43
Максимальная температура перемещаемого воздуха, °С	-25...+45
Вес, кг	29
Защита, класс	IPХ4
Размер фланца, мм	400х200
Количество полюсов	4

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	H3	L
мм	400	420	440	470	200	220	240	360	500

Диаграммы

Конструкция

Корпус вентилятора Вентс ВКПФИ 4Д 400х200 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и относительно большим перепадом давления. Для тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование скорости вентилятора может осуществляться:

• с помощью автотрансформаторного устройства
• с помощью частотного регулятора.

К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.

Ступенчатое регулирование

Трехфазный регулятор скорости Вентс серии РСА5Д-1.5-Т* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.

*Регулятор покупается отдельно.

Плавное регулирование частотным преобразователем

Частотный регулятор Вентс серии ВФЕД-200-ТА* применяется для изменения производительности вентиляторов, оснащенных трехфазными двигателями. С его помощью можно питать трехфазный вентилятор от "бытовой" сети напряжением 220 В.

*Регулятор покупается отдельно.

Монтаж

Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

Если вентилятор будет использоваться в составе приточного вентилятора, рекомендуется использование фильтра приточного воздуха перед вентилятором.

Пример монтажа
