Описание

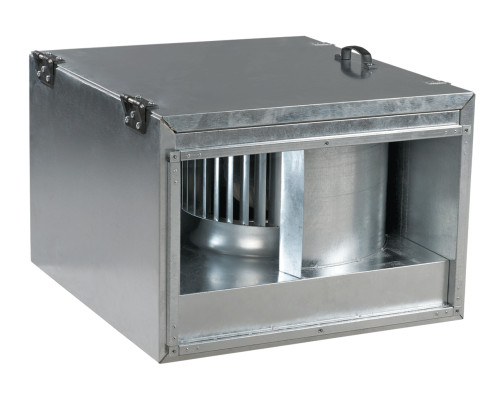

Канальный вентилятор для прямоугольных каналов Вентс ВКПФИ 4Е 500х300 является центробежным вентилятором, предназначенным для использования в системах приточной или вытяжной вентиляции. Подключается к другим элементам вентиляции сечением 500х300 мм. Способен перемещать воздух с температурой в диапазоне от - 25°С до +45°С с максимальной производительностью 2350 м3/час. Корпус вентилятора шумоизолирован минеральной ватой.
Технические характеристики
| Параметр | Значение |
| Напряжение, В | 230 |
| Ток, А | 3.1 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 710 |
| Производительность, м3/час | 2350 |
| Скорость вращения, об/мин | 1230 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Максимальная температура перемещаемого воздуха, °С | - 25...+70 |
| Вес, кг | 33 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 500х300 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 570 | 300 | 320 | 340 | 460 | 680 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКПФИ 4Е 500х300 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и относительно большим перепадом давления. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству может подключаться сразу несколько вентиляторов, при условии, что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-4,0-ПС (приобретается отдельно).
Монтаж
Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки требуется крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
