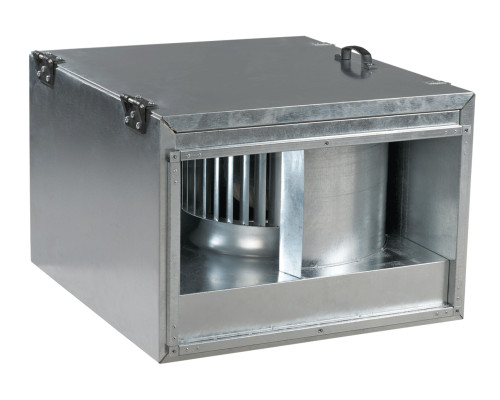

Прямоугольный канальный вентилятор Вентс ВКПФИ 6Д 1000х500

Шумоизолированный канальный прямоугольный вентилятор Вентс ВКПФИ 6Д 1000х500 предназначен для соединения с воздуховодами или другими элементами систем вентиляции с сечением 1000х500 мм. Вентилятор способен перемещать воздух с максимальной производительностью до 9540 м³/час и температурой от - 20°С до +55°С. Эта модель оснащена трехфазным двигателем.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Ток, А	7
Частота тока, Гц	50
Максимальная мощность, Вт	3870
Производительность, м3/час	9540
Скорость вращения, об/мин	930
Уровень шума на расстоянии 3 м, дБ(А)	55
Максимальная температура перемещаемого воздуха, °С	- 20...+55
Вес, кг	150
Защита, класс	IPХ4
Размер фланца, мм	1000х500
Количество полюсов	6

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	H3	L
мм	1000	1020	1040	1100	500	520	540	720	1000

Диаграммы

Конструкция

Корпус вентилятора Вентс ВКПФИ 6Д 1000х500 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование скорости вентилятора может осуществляться:

• с помощью автотрансформаторного устройства
• с помощью частотного регулятора.

К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Ступенчатое регулирование

Трехфазный регулятор скорости Вентс серии РСА5Д-8-М* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.

*Регулятор приобретается отдельно.

Плавное регулирование частотным преобразователем

Частотный регулятор Вентс серии ВФЕД-1500-ТА* применяется для изменения производительности вентиляторов, оборудованных трехфазными двигателями. С его помощью можно питать трехфазный вентилятор от "бытовой" сети напряжением 220 В.

*Регулятор приобретается отдельно.

Монтаж

Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

Пример монтажа

Документация

(файл pdf, откроется в новой вкладке)
