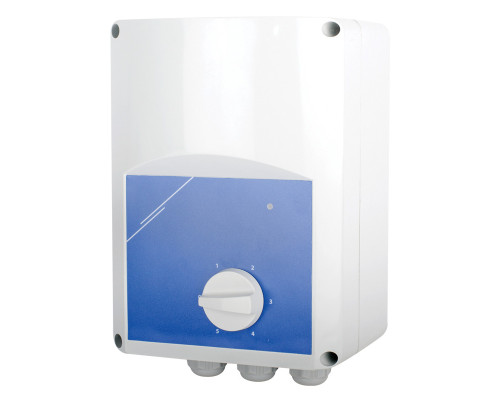

Регулятор скорости трансформаторный Вентс РСА5Е-1,5-Т

Регулятор скорости трансформаторный Вентс РСА5Е-1,5-Т используется для постепенного изменения производительности систем вентиляции на основе вентилятора с однофазным электродвигателем. Эта модель подключается к вентилятору с номинальной силой тока не более 1,5 А.

Технические характеристики

Конструкция и управление

Корпус изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжением 110 - 140 - 170 - 190 - 230 В. Можно изменять выходное напряжение, изменив внутреннее подключение. Также доступен выход 80 В, который по умолчанию не подключен.

Для выбора скорости используется поворотная ручка-тумблер. Индикаторная лампа горит во время работы устройства.

Возможности дополнительного подключения

К регулятору можно подключить:

• внешнее оборудование, такое как привод воздушной заслонки (клемма 230 В, макс. 2 А)

Эти устройства покупаются отдельно.

Защита

Прекращается подача напряжения при срабатывании термореле, которое встроено в двигатель вентилятора. Повторное включение возможно при снижении температуры двигателя до рабочих показателей.

Монтаж

Устанавливается в помещении, место установки должно выбираться с учетом свободной рециркуляции воздуха для охлаждения элементов устройства.

Рабочее положение вертикальное.

Схема подключения

Pe- Клемма заземления

L - Напряжение (230 VAC/50-60 Гц)

N - Нейтраль

N1 - Нерегулируемый выход, нейтраль

L1 - Нерегулируемый выход

U - Регулируемый выход двигателя, фаза

N - Регулируемый выход двигателя, нейтраль

TK - Контроль ТК для тепловой защиты двигателя

Габаритные размеры
