Описание
Регулятор температуры РТС-1-400 для системы вентиляции используется для изменения режима работы трехскоростного вентилятора для достижения необходимой температуры воздуха в помещении.
Конструкция и управление

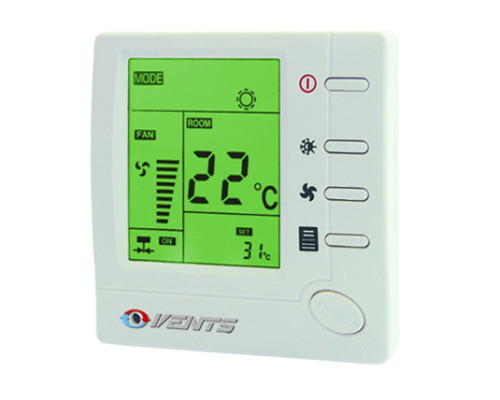

В корпус пульта, изготовленного из пластика, встроен температурный датчик. На лицевой панели пульта расположены цифровой LCD дисплей с подсветкой и кнопки управления. Дисплей показывает текущую и установленную температуру воздуха в помещении, выбранный режим - охлаждение, нагрев или автоматический, установленную скорость вентилятора. Скорость вентилятора можно установить вручную, с помощью кнопок управления. Есть возможность управлять 3-мя скоростями (быстро/средне/медленно) автоматически, в зависимости от температуры воздуха в помещении.
Особенности
- Наличие подсветки дисплея позволяет использовать пульт в условиях плохого освещения.
- Поддержка температуры с точностью до 1 °C.
- Сохранение настроек пользователя при отключении питания.
- Работа в "ночном" режиме (см. график работы в ночном режиме ниже).
Технические характеристики
| Параметр | Величина |
| Напряжение в сети, В | 230 |
| Габариты ДхШхВ, мм | 88х88х51 |
| Номинальный ток, А | 2 |
| Максимальная температура окружающей среды, С | 40 |
| Количество переключаемых скоростей | 3 |
| Температурный диапазон регулирования, С | +10....+30 |
| Защита, класс | IP 40 |
Монтаж
Пульт управления предназначен для настенного монтажа внутри помещений. Рекомендуемая высота установки 1,5 м от уровня пола. Не рекомендуется устанавливать пульт рядом с окнами, дверьми, приборами отопления или охлаждения.
Регулятор устанавливается внутри стены в монтажный короб. Возможно использование монтажного короба МКВ-1 (приобретается отдельно)
Особенности функционирования ночного режима
- Терморегулятор установлен в режиме нагрева: через 30 минут после активации "ночного" режима температура в помещении автоматически снижается на 1 градус, еще через 1 час - температура снизится еще на 1 градус. Еще через 1 час температура снизится еще на 1 градус и будет поддерживаться на этом уровне 8 часов. После отключения таймера, температура будет восстановлена до начального уровня автоматически.
- Терморегулятор установлен в режиме охлаждения: через 30 минут, после активации "ночного" режима, температура в помещении автоматически поднимется на 1 градус, еще через 1 час - температура поднимется еще на 1 градус и будет поддерживаться на этом уровне 8 часов. После отключения таймера, температура будет восстановлена до начального уровня автоматически.
Схема подключения
Паспорт терморегулятора
Габариты и вес
