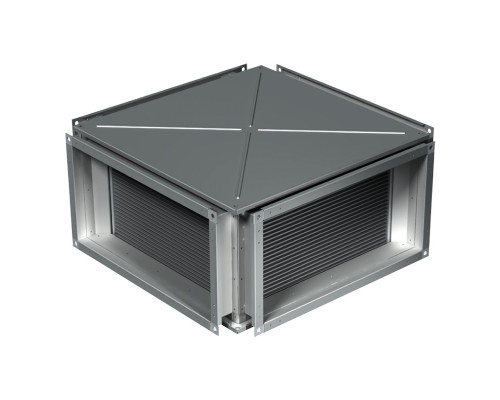

Рекуператор Вентс ПР 500х250

Пластинчатый рекуператор Вентс ПР 500х250 используется для рекуперации тепла в системах вентиляции и кондиционирования. Рекуператоры непосредственно подсоединяются к воздуховодам сечением 500х250 мм. Варианты подсоединения обеспечиваются использованием колен, которые необходимо заказать в количестве, отвечающем заданному расположению. Проходящий воздух не должен содержать примеси.

Из чего состоит

Корпус выполнен из оцинкованной стали. Теплообмен происходит через пакет специальных тонких алюминиевых пластин с высокоэффективной теплопередачей. В рекуператорах предусмотрена возможность сбора некоторого количества конденсата (который может образовываться на поверхностях теплообменника) на нижней съемной панели. В комплект поставки входит штуцер для отвода дренажа, который установлен на нижней панели.

Схема и принцип работы

1 - Теплообменная вставка

2 - Верхняя крышка

3 - Корпус

4 - Нижняя крышка (поддон)

5 - Выпуск конденсата

А - На улицу

B - С улицы

С - В помещение

D - Из помещения

Технические характеристики

Габаритные размеры

Диаграмма

Монтаж

Рекуператор устанавливается в закрытом помещении с температурой окружающего воздуха от 1°C до +40°С и с относительной влажностью не выше 80%.

Устройство должно быть смонтировано таким образом, чтобы к нему был доступ для сервисного обслуживания или ремонта. Подвешивается на резьбовых стержнях (шпильках) к потолку или кронштейнам.

Для защиты устройства от загрязнения обязательно использование воздушных вентиляционных фильтров со стороны забора уличного воздуха и со стороны входа вытяжного воздуха из помещения.

При монтаже необходимо руководствоваться инструкцией по эксплуатации в разделе Документация.

Рекуператор может комплектоваться поворотным коленом ПК, которое заказывается отдельно. С их помощью можно использовать разные варианты компоновки рекуператора.

Дополнительная принадлежность

Может комплектоваться поворотным коленом Вентс ПК (оплачивается отдельно). Предназначено для удобства монтажа рекуператора в разных вариантах канала воздуховода. Заказать можно комплектом 2 штуки или 4 штуки.

Документация

(Инструкция в формате pdf, откроется в новой вкладке)
