Описание

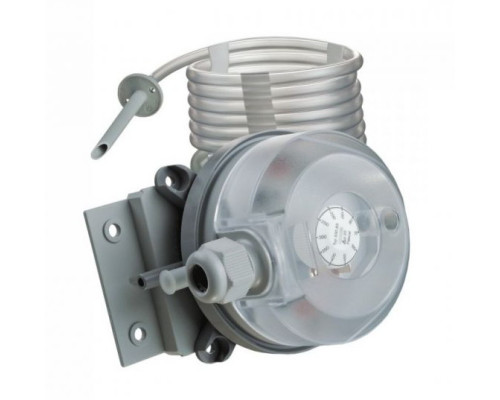

Реле перепада давления воздуха ДТВ 500 применяется для определения наличия разрежения давления или перепада давления воздуха (неагрессивных газов). Прессостат применяется в системах вентиляции для определения загрязнения воздушного фильтра или обрыва приводного ремня центробежного вентилятора, контроля воздушных и противопожарных клапанов, защиты нагревателей от перегрева.
Технические параметры
| Параметр | Величина | Единица измерения |
| Диапазон давления | 50...500 | Па |
| Количество контактов | 1 | |
| Нагрузочная способность контакта | 5 (0.8) 250 В переменного тока | А |
| Механизм сброса | автоматический | |
| Ширина петли гистерезиса | 25 Па +/- 8 Па | |
| Защита | IP 54 | класс |
Конструкция и управление
Корпус прессостата изготовлен из пластика. Перепад давления, при котором срабатывает реле, задается поворотом диска в корпусе. В комплекте с реле - 2 пластиковых штуцера для отбора давления из воздуховода, ПВХ трубки диаметром 5 мм и длиной 2 м.
Монтаж
Дифференциальное реле давления предназначено для установки на стену или в воздуховоды на монтажную рамку с двумя отверстиями под винты диаметром 5 мм с межцентровым расстоянием 40 мм. Рекомендуемая ориентация в пространстве - вертикальная, но допускается любая ориентация (при горизонтальной ориентации порог переключения отклоняется от установленного значения на 11 Па).
Трубки подвода давления могут иметь любую длину, однако при длине более 2 м увеличивается время срабатывания реле. Датчик-реле должен устанавливаться выше точек отбора давления. Для предотвращения скопления конденсата трубки должны подключаться так, чтобы они не образовывали петель и мест, где может скапливаться вода.
|
| Монтаж с помощью крепежного кронштейна |
|
| Металлический крепежный кронштейн |
Паспорт реле перепада давления
(pdf-файл, откроется в новой вкладке)
Габариты и вес
