Коллектор Флексивент 1001125/75х2 используется для подключения двух воздуховодов ∅ 75 мм к выходу от вентилятора или вентиляционной установки ∅ 125 мм.
Круглые каналы подсоединяются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 124, к которому подсоединяется вентилятор, оборудован резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием.

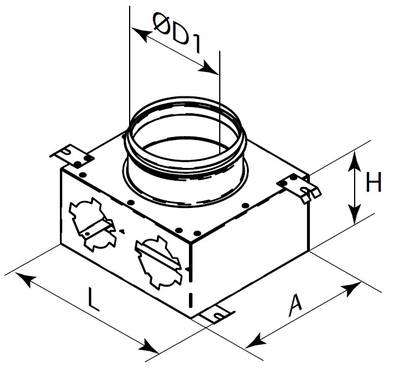

Размеры
| D | L | A | H | |
| Размеры, мм | 124 | 196 | 178 | 100 |
Потери давления и расход воздуха
| Расход, м3/ч | К-во каналов | Приток потери, Па | Вытяжка потери, Па |
| 30 | 1 | 3,2 | 2,1 |
| 60 | 2 | 5,4 | 3,7 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к таким фланцем с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их перекрывают заглушками с уплотнителем (приобретаются отдельно).

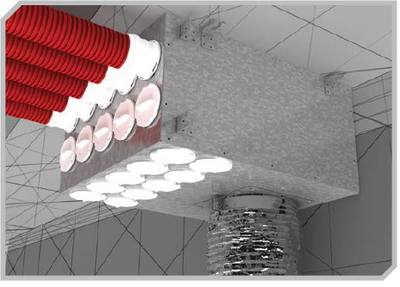

Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.

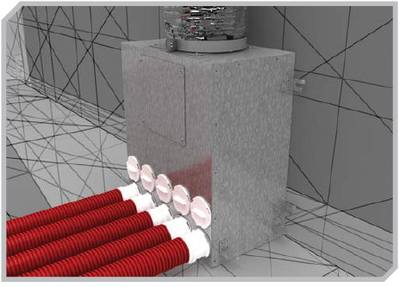

Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.
