Вентилятор вытяжной канальный Вентс Квайтлайн 150 Экстра

Вытяжной канальный вентилятор Вентс Квайтлайн 150 Экстра поставляется с однофазным двухскоростным двигателем повышенной производительности.

Вентилятор предназначен для использования в системе приточной или вытяжной вентиляции. Является канальным, то есть встраивается непосредственно в сеть воздуховодов или пластиковых каналов. Данная серия вентиляторов обладает пониженным уровнем шума (типоразмер Вентс 100 Квайтлайн бесшумный) с низким уровнем энергопотребления, что позволяет монтировать их непосредственно в обслуживаемых вентиляцией помещениях.

Конструктивные особенности

Благодаря собственной разработке компании "Вентс" удалось значительно снизить уровень шума. Аэродинамических показателей удалось достигнуть за счет разумного сочетания формы крыльчатки и скорости вращения двигателя вентилятора. Крыльчатка в вентиляторе посажена на вал электродвигателя.

Корпус вентилятора и крыльчатка изготовлены из высококачественного пластика, устойчивого к воздействию ультрафиолета. В вентиляторе Вентс 150 Квайтлайн Экстра используется однофазный двигатель в двухскоростном исполнении/ Для защиты от перегрева двигателя используется встроенная защита.

Технические характеристики вентилятора

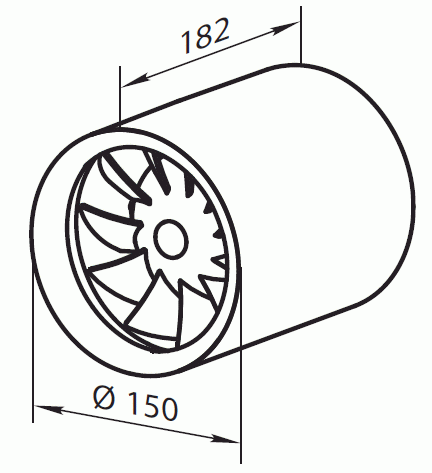

Размеры

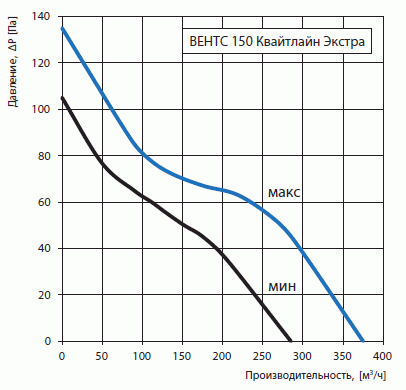

Диаграмма

Схема подключения вентилятора к сети

Управление

Ручное

• любой выключатель одноклавишного типа, устанавливаемый в распределительную коробку. Подключение происходит точно также, как и выключатель бытового освещения (приобретается отдельно).
• включение, выключение и плавная регулировка производительности вентилятора с помощью регулятора РС-1-400 (в комплект поставки не входит). К одному такому регулятору можно одновременно подключить несколько вентиляторов. В таком случае необходимо соблюдать правило, суммарная мощность этих вентиляторов не должна превышать 300 Вт.

Автоматический блок управления

• При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.

Как установить вентилятор

• Вентилятор вытяжной канальный подсоединяется к воздуховоду диаметром 150 мм. Если диаметр воздуховода меньше или больше используйте переход или соединитель. При монтаже с гибкими воздуховодами вентилятор крепится с помощью хомутов.
• Вентилятор можно устанавливать в горизонтальном или вертикальном положении. При вертикальной установки необходимо предусмотреть его защиту от попадания конденсата или осадков.
• Вентилятор предназначен только для монтажа внутри помещений, наружный монтаж не допускается.

Примеры монтажа Вентс Квайтлайн

Паспорт вентилятора Вентс Квайтлайн 150 Экстра

(инструкция в формате pdf откроется при нажатии на изображение)
