Потолочный вентилятор Вентс ЦБФ 300 вытяжной скрытого монтажа для вытяжной вентиляции помещений ванной, туалета, кухни. Устанавливается в подвесной потолок, удаление воздуха происходит через вытяжную решетку в потолке. Данная модель оборудована двухскоростным электродвигателем, монтажная глубина 188 мм. Для предотвращения образования обратной тяги используется встроенный обратный клапан. Максимальная производительность составляет 300 м3/ч.
Технические характеристики
| Характеристика | Величина | |
| 1 скорость | 2 скорость | |
| Напряжение, В | 220-240 | |
| Частота, Гц | 50-60 | |
| Мощность, Вт | 31 | 49 |
| Частота вращения, мин-1 | 936 | 1254 |
| Ток, А | 0.15 | 0.22 |
| Производительность, м3/ч | 220 | 300 |
| Уровень шума на расстоянии 3 м, дБА | 28 | 31 |
| Диаметр воздуховода, мм | 150 | |

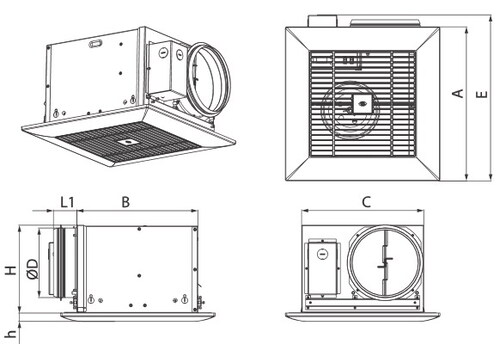

Размеры
| D | L1 | A | B | C | E | H | h |
| 149 | 50 | 330 | 258 | 260 | 395 | 188 | 18 |

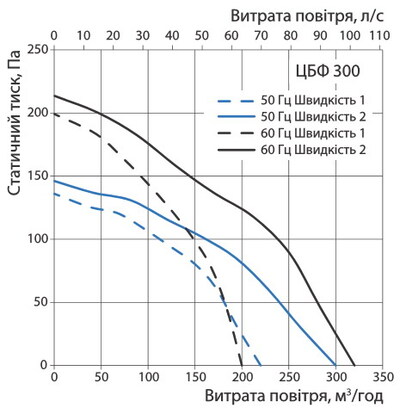

График расхода воздуха
Особенности
Используется для постоянной или периодической вытяжной вентиляции помещений жилого или коммерческого назначения. Применяется в тех случаях, когда необходим высокий напор. Вентилятор центробежного типа может обеспечить хорошую производительность в тех случаях, когда вытяжная шахта находится на расстоянии больше чем 1 метр от места установки.
Конструкция
Корпус изготовлен из оцинкованной стали, вытяжная решетка из АБС-пластика. Решетка легко снимается для очистки и доступа к корпусу вентилятора. Рабочее колесо с вперед загнутыми лопатками выполнено из прочного пластика, обеспечивает высокий напор и низкий уровень шума.
Как включать
Вентилятор может включаться:
- с помощью включателя, который обеспечивает подачу напряжения на клемму 1 скорости или на клемму максимальной скорости
- с помощью переключателя скоростей Вентс П2-10 (покупается отдельно)
Регуляторы и включатели приобретаются отдельно.
Монтаж
Вентилятор устанавливается в подвесной потолок. Крепление к балкам осуществляется при помощи кронштейнов и шурупов.
Гибкий воздуховод от вытяжной шахты к патрубку крепится с помощью хомута, дополнительно место соединения необходимо герметизировать с помощью алюминиевой монтажной ленты.
При выбросе воздуха напрямую на улицу (в частном доме) со стороны улицы устанавливается вытяжной колпак.
Примеры монтажа
Крепление между балок на монтажных кронштейнах
Боковое крепление к одной из балок
Крепление непосредственно к балкам
Внешний вид в интерьере
Гарантия
Гарантия на изделие составляет 2 года (24 месяца) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
Руководство пользователя
(Паспорт в формате pdf, при клике на него откроется в новой вкладке)
