Канальный вентилятор прямоугольный Вентс ВКПФ 4Д 700х400 представляет собой центробежный вентилятор с сечением канала 700х400 мм. Предназначен для применения в составе приточной или вытяжной системы вентиляции, где перемещается воздух с температурой в диапазоне от -25°С до +40°С. Данная модель оборудована трехфазным двигателем, регулировка производительности вентилятора может осуществляться использованием частотного регулятора или ступенчатого трансформатора (в комплект поставки не входит, приобретается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 6 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 3630 |
| Производительность, м3/ч | 6450 |
| Скорость вращения, мин-1 | 1320 |
| Уровень шума на расстоянии 3 м, дБ(А) | 65 |
| Максимальная температура перемещаемого воздуха, С | -25...+40 |
| Вес, кг | 60 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 700х400 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 700 | 720 | 740 | 400 | 420 | 440 | 480 | 780 |

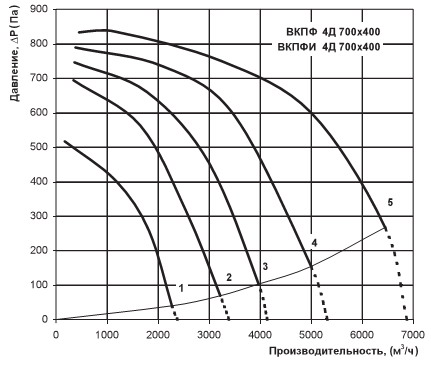

Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПФ 4Д 700х400 изготовлен из оцинкованной стали.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Регулировка ступенчатая
Трехфазный регулятор скорости Вентс серии РСА5Д-8-М* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжениям 90В - 150В - 200В - 280В - 400В.
*Регулятор приобретается отдельно.
Плавная регулировка частотным преобразователем
Частотный регулятор Вентс серии ВФЕД-1500-ТА* применяется для изменения производительности вентиляторов, оборудованных трехфазными двигателями. С его помощью можно запитывать трехфазный вентилятор от "бытовой" сети напряжением 220 В.
*Регулятор приобретается отдельно.
Монтаж
Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
