Вентилятор прямоугольный канальный Вентс ВКПФ 4Е 600х300 является центробежным вентилятором для использования в системах приточной или вытяжной вентиляции. Температура перемещаемого воздуха допускается от -25°С до +50°С. Максимальная производительность вентилятора составляет 2950 м3/ч. Вентилятор оборудован однофазным двигателем, возможна регулировка производительности вентилятора тиристорным или трансформаторным регулятором (заказывается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 6.45 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 1240 |
| Производительность, м3/ч | 2950 |
| Скорость вращения, мин-1 | 1210 |
| Уровень шума на расстоянии 3 м, дБ(А) | 59 |
| Максимальная температура перемещаемого воздуха, С | -25...+50 |
| Вес, кг | 35 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 600х300 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 600 | 620 | 640 | 300 | 320 | 340 | 375 | 680 |

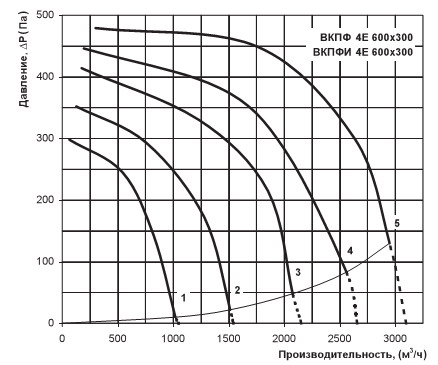

Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПФ 4Е 600х300 изготовлен из оцинкованной стали.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости вентилятора
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Регулятор производительности вентилятора дает возможность периодического уменьшения расхода электроэнергии и продления срока службы электродвигателя, уменьшает уровень шума от вентилятора в тех случаях, когда пользователю не требуется максимальная производительность. Особенно актуально применять такую регулировку в приточных системах вентиляции в холодный период года. Для подогрева меньшего количества приточного воздуха требуется меньшее количество энергии для нагревателя. В теплый период года, когда подогрев приточного воздуха не требуется, производительность вентилятора выставляется на максимальную мощность.
К этой модели подходит регулятор РС-10,0-Т (покупается отдельно).
Монтаж
Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
