Канальный вентилятор для прямоугольных каналов Вентс ВКП 4Д 600x300 является трехфазным центробежным вентилятором, который используется в системах вентиляции и кондиционирования. Данная модель может перемещать воздух с максимальной производительностью 2530 м3/ч и температурой в диапазоне от -25°С до +70°С. Вентилятор подсоединяется к другим элементам вентиляции сечением 600х300 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 0,52 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 230 |
| Производительность, м3/ч | 2530 |
| Скорость вращения, мин-1 | 1360 |
| Уровень шума на расстоянии 3 м, дБ(А) | 53 |
| Максимальная температура перемещаемого воздуха, С | -25...+70 |
| Вес, кг | 32.5 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 600х300 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 600 | 620 | 640 | 300 | 320 | 340 | 342 | 680 |

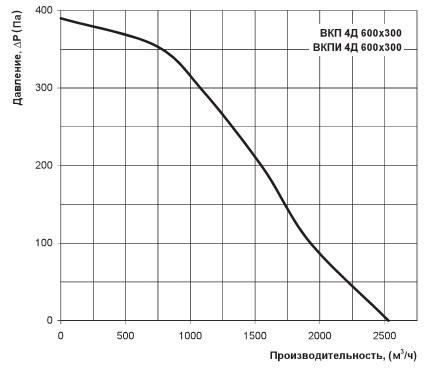

Диаграмма
Конструкция
Корпус вентилятора Вентс ВКП 4Д 600x300 изготовлен из оцинкованной стали. Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопатками, изготовленное из оцинкованной стали. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выведенными клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).
Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РСА5Д-1,5-Т (приобретается отдельно).
Монтаж
Канальный вентилятор прямоугольный монтируется в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.
Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
