Вытяжной канальный вентилятор Вентс ВЦ-ВК 315 используется в системах канальной вентиляции с диаметром 315 мм. Корпус вентилятора выполнен с монтажной пластиной размерами 460х460 мм для настенного или внутреннего монтажа.
Этот вытяжной вентилятор предназначен для монтажа в стену.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,77 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 171 |
| Производительность, м3/ч | 1400 |
| Скорость вращения, об/мин | 2600 |
| Уровень шума на расстоянии 3 м, дБ(А) | 52 |
| Максимальная температура перемещаемого воздуха, °С | - 25....+50 |
| Вес, кг | 7.8 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 315 |
Габаритные размеры
| Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 315 | 6.1 | 399 | 460 | 445 | 146 |

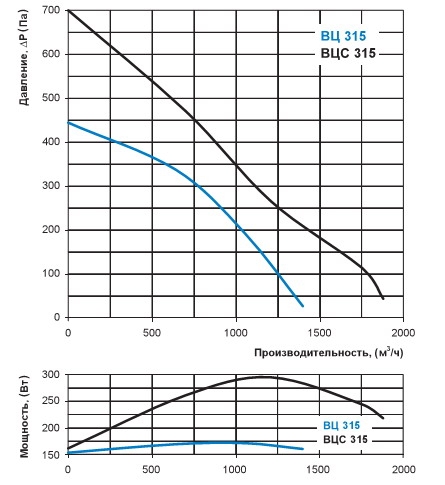

Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащён встроенной тепловой защитой с автоматическим перезапуском. Для некоторых размеров доступна версия двигателя с более мощными характеристиками (ВЦС-ПК). Применение в двигателе подшипников качения обеспечивает большой срок службы (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-400.
Монтаж
Вентилятор канальный предназначен для монтажа со стороны помещения. Присоединение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Документация
(файл в формате pdf, нажмите на изображение)
Характеристики
Габариты и вес
