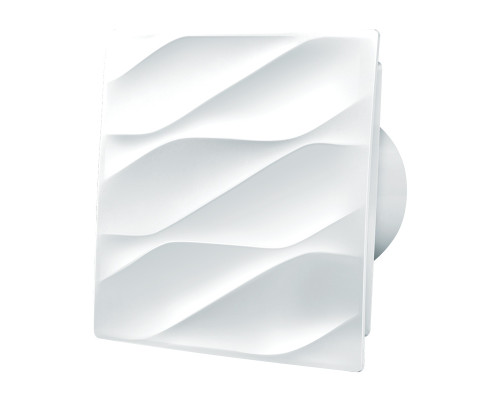

Вентилятор Blauberg Bavaria 125 H з датчиком вологості

Вентилятор Blauberg Bavaria 125 H з датчиком вологості має низький рівень шуму 32 дБА і здатний видаляти повітря з продуктивністю до 155 м³/год. Невеликі розміри решітки 180х180 мм дозволяє використати цю модель для вентиляції ванни або туалету, коли потрібно невеликий по габаритах вентилятор. Встановлюється патрубком у витяжний канал, допускається стельовий монтаж в підвісну стелю.

Вбудований датчик вологості автоматично включає вентилятор при перевищенні виставленого значення вологості. Досягши необхідного рівня вентилятор вимкнеться не відразу, а із затримкою по таймеру. Рівень необхідної вологості можна виставити в діапазоні від 60 до 90%, таймер затримки відключення виставляється від 2 до 30 хвилин.

Також вентилятор може включатися примусово по окремому вмикачу.

Технічні характеристики

Розміри

Опис вентилятора

• Низький рівень шуму і споживання.
• Двигун обладнаний підшипниками, що збільшує термін служби вентилятора
• Допускається цілодобова або короткочасна робота.
• Споживання 8 Вт в годину.
• Корпус, крильчатка виготовлені з АВС-пластика білого кольору. Матеріал ударопрочен, зносостійкий і не виділяє шкідливих речовин.
• Обладнаний зворотним клапаном для відвертання попадання повітря з шахти в обслуговуване приміщення.

Керування

Вентилятор може включатися:

• від окремого вимикача (у комплект постачання не входить)
• включатися спільно з освітленням
• автоматично при перевищенні рівня вологості

Як працює вентилятор з датчиком вологості

Схема підключення

Для підключення цієї моделі необхідно підвести два дроти з фазою. Один з постійною фазою, другою від вимикача S (може бути вимикач освітлення).

Також можливе підключення тільки до клеми L і N. В цьому випадку вентилятор включатиметься і вимикатиметься автоматично по рівню вологості. Примусове включення буде неможливе.

Регулювання датчиків

Для регулювання використовуйте пластикову викрутку, яка йде в комплекті. Не докладайте надмірних зусиль, це може привести до виходу з ладу датчика.

Поворот проти годинникової стрілки зменшує значення, поворот по руху стрілки збільшує значення.

Монтаж вентилятора

Вентилятор можна встановити безпосередньо патрубків у вентиляційну шахту або через невеликий по довжині гнучкий або пластиковий повітропровід. Довжина повітропроводу має бути мінімально можливою, оскільки вентилятор осьовий і не може створювати великий тиск.

При монтажі усі місця з'єднання патрубка вентилятора з повітропроводом або шахтою необхідно герметизувати за допомогою герметика, хомутів або монтажного скотчу. Якщо отвір в стіні більше патрубка вентилятора, то можна використати настінну прямокутну пластину з круглим отвором під монтаж, яка отримується окремо.

До поверхні стіни або стелі корпус вентилятора кріпиться за допомогою чотирьох саморізів, які йдуть в комплекті постачання.

Приклад установки

Гарантія

Гарантія на цю модель вентилятора - 60 місяців (5 років) за умови дотримання правил транспортування, зберігання, монтажу та експлуатації.

Відео монтажу

У цьому відео наведений приклад підключення до напруги вентилятора без датчика. При підключенні моделей з датчиками керуйтеся схемою підключення до вашої моделі.

Посібник користувача

(Інструкція у форматі pdf, відкриється в новій вкладці)
