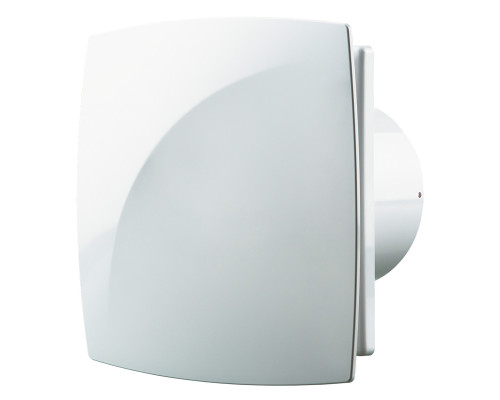

Вентилятор Blauberg Moon 125 T с таймером

Вентилятор Blauberg Moon 125 T с таймером имеет низкий уровень шума 32 дБА и способен выделять воздух с производительностью до 155 м³/час. Небольшие размеры решетки 180х180 мм позволяют использовать эту модель для вентиляции ванны или туалета, когда требуется компактный по размерам вентилятор. Устанавливается трубкой в вытяжной канал, допускается потолочный монтаж в подвесной потолок.

Встроенный таймер позволяет выключить вентилятор не сразу, а с задержкой. Время задержки можно установить от 2 до 30 минут. Сигналом на отсчет времени служит выключение выключателя или освещения (зависит от способа подключения). Такие вентиляторы чаще всего используются для вентиляции туалета или ванной комнаты.

Технические характеристики

Наименование параметра	Значение
Максимальная производительность, м3/час	155
Потребление, Вт	18
Напряжение, В	220
Потребляемый ток, А	0.11
Частота вращения крыльчатки, об/мин	2200
Уровень звукового давления на расстоянии 3 м, дБА	32
Вес, кг	0.75
Класс защиты	IP 44
Размер трубки, мм	125

Размеры

a	c	d	e
180	85	124	45

Описание вентилятора

• Низкий уровень шума и потребления.
• Двигатель оборудован подшипниками, что увеличивает срок службы вентилятора
• Допускается круглосуточная или кратковременная работа.
• Потребление 18 Вт в час.
• Корпус, крыльчатка изготовлены из ABS-пластика белого цвета. Материал ударопрочен, стойкий к износу и не выделяет вредных веществ.
• Оборудован обратным клапаном для предотвращения попадания воздуха из шахты в обслуживаемое помещение.

Управление

Вентилятор может включаться:

• от отдельного выключателя (в комплект поставки не входит)
• включаться совместно с освещением

Как работает вентилятор с таймером

Схема подключения

Для подключения этой модели необходимо подвести два провода с фазой. Один с постоянной фазой, второй от выключателя S (может быть выключатель освещения).

Монтаж вентилятора

Вентилятор можно установить непосредственно трубкой в вентиляционный канал или через небольшой по длине гибкий или пластиковый воздуховод. Длина воздуховода должна быть минимально возможной, так как вентилятор осевой и не может создавать большое давление.

При монтаже все места соединения трубки вентилятора с воздуховодом или шахтой необходимо герметизировать с помощью герметика, хомутов или монтажной ленты. Если отверстие в стене больше трубки вентилятора, то можно использовать настенную прямоугольную пластину с круглым отверстием под монтаж, которая поставляется отдельно.

К поверхности стены или потолка корпус вентилятора крепится с помощью четырех саморезов, которые идут в комплекте поставки.

Пример установки

Гарантия

Гарантия на эту модель вентилятора - 60 месяцев (5 лет) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.

Видео монтажа

В этом видео приведен пример подключения к напряжению вентилятора без датчика. При подключении моделей с датчиками руководствуйтесь схемой подключения к вашей модели.

Руководство пользователя

(Инструкция в формате pdf, откроется в новой вкладке)
