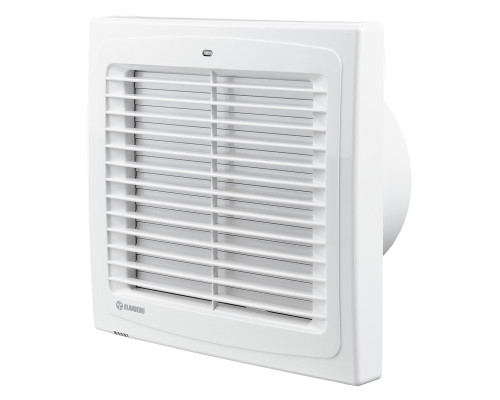

Вентилятор вытяжной Blauberg Auto 100 T с таймером

Вытяжной вентилятор Blauberg Auto 100 T с таймером используется для вытяжной вентиляции в жилых и коммерческих помещениях. Отличие от других серий - наличие автоматических жалюзи, которые закрывают канал при выключении вентилятора. Вытяжной вентилятор устанавливается непосредственно в существующий вентиляционный вытяжной канал или через небольшой по длине воздуховод. Эта модель способна удалять воздух с производительностью до 98 м³/час, диаметр трубы составляет 60 мм.

Чаще всего такие вентиляторы используют для вытяжной вентиляции туалета, ванны или кухни. Включаться вентилятор может от отдельного выключателя или от выключателя освещения в помещении (зависит от схемы подключения.) Например, если вентилятор работает совместно с освещением, то после выключения освещения, вентилятор продолжит работать и удалять воздух в течение времени, установленного на таймере, после чего сам выключится. Время можно установить от 2 до 30 минут.

Основные характеристики

• Жалюзи автоматически закрываются и перекрывают канал
• Электродвигатель на подшипниках, что уменьшает шум и увеличивает срок службы
• Аэродинамическая форма лопасти при работе уровень шума
• Вентилятор может работать постоянно или периодически
• Обслуживание вентилятора не требует специальных навыков
• Гарантия 5 лет

Технические параметры вентилятора

Чертежи и размеры

Как работает вентилятор с таймером

Схема подключения

Для правильной работы вентилятора необходимо подвести к вентилятору три провода:

• один с постоянной фазой к клемме L
• один провод от выключателя с фазой к клемме LT
• ноль к клемме N.

Как устанавливается вентилятор

Вентилятор вытяжной устанавливается в вытяжную вентиляционную шахту трубой. При подборе вентилятора следует учитывать длину трубы, чтобы труба не перекрывала вентиляционный вытяжной канал.

Вентилятор также можно установить в потолок, в таком случае трубу вентилятора с помощью гибкого или пластикового воздуховода соединяют с шахтой. Если используется гибкий воздуховод, необходимо обеспечить надежное крепление воздуховода с помощью хомута. Все соединения вентилятора с воздуховодом рекомендуется герметизировать с помощью герметика.

Все вентиляторы этой серии являются осевыми. Поэтому они имеют низкое давление и к ним нельзя подключать воздуховоды большой длины. Если вентиляционная шахта находится далеко от комнаты, где необходимо установить вентилятор, мы рекомендуем использовать другой тип вентилятора - центробежный канальный. Такие вентиляторы с двух сторон подключаются к воздуховоду, имеют хорошее давление. Со стороны помещения к воздуховоду подключают вентиляционные решетки, выход также делают в вентиляционную шахту.

Гарантия

Производитель гарантирует нормальную работу изделия 5 лет (60 месяцев).

Паспорт

(Руководство по эксплуатации в формате pdf, откроется в новой вкладке)
