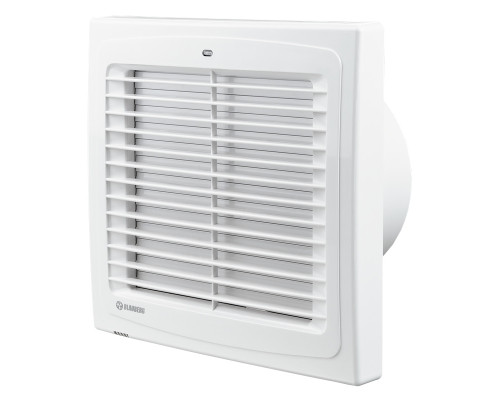

Вентилятор вытяжной Blauberg Auto 125 H с датчиком влажности

Вентилятор в ванную Blauberg Auto 125 H с датчиком влажности используется для вытяжной вентиляции в помещениях жилого, коммерческого назначения. Отличие от других серий это наличие автоматических жалюзи, которые закрывают канал при выключении вентилятора.

Вытяжной вентилятор устанавливается непосредственно в существующий вентиляционный вытяжной канал или через небольшой по длине воздуховод. Эта модель способна удалять воздух с производительностью до 185 м³/час, длина трубы составляет 65 мм.

Чаще всего такие вентиляторы используют для вентиляции ванны, комнаты сушки белья и других помещений с повышенным уровнем влажности. Вентилятор с датчиком влажности может включаться автоматически при превышении установленного значения или принудительно от выключателя. После достижения необходимого уровня влажности, вентилятор еще поработает время по таймеру и выключится. Время работы по таймеру можно установить от 2 до 30 минут.

Основные характеристики

• Жалюзи, которые автоматически закрываются, перекрывают канал
• Электродвигатель на подшипниках, который снижает шум и увеличивает срок службы
• Аэродинамическая форма лопастей при работе уровень шума
• Вентилятор может работать постоянно или периодически
• Обслуживание вентилятора не требует специальных навыков
• Гарантия 5 лет

Технические параметры вентилятора

Чертежи и размеры

Схема подключения к напряжению

Подключение вентилятора с отдельным выключателем

Включение вентилятора можно делать от выключателя освещения, подключив его по схеме выше.

К вентилятору подводится:

• провод с постоянной фазой к клемме L
• провод с фазой от выключателя к клемме LT
• ноль к клемме N

Как это работает

Как устанавливается вентилятор

Вентилятор вытяжной устанавливается в вытяжную вентиляционную шахту трубой. При подборе вентилятора следует учитывать длину трубы, чтобы труба не перекрывала вентиляционный вытяжной канал.

Вентилятор также можно установить в потолок, в таком случае труба вентилятора с помощью гибкого или пластикового воздуховода соединяют с шахтой. Если будет использоваться гибкий воздуховод, необходимо обеспечить надежное крепление воздуховода с помощью хомута. Все соединения вентилятора с воздуховодом рекомендуется герметизировать с помощью герметика.

Все вентиляторы этой серии являются осевыми. Поэтому они имеют низкое давление и к ним нельзя подключать воздуховоды большой длины. Если вентиляционная шахта находится далеко от комнаты, где необходимо установить вентилятор, мы рекомендуем использовать другой тип вентилятора - центробежный канальный. Такие вентиляторы с двух сторон подключаются к воздуховоду, имеют хорошее давление. Со стороны помещения к воздуховоду подключают вентиляционные решетки, выход также делают в вентиляционную шахту.

Гарантия

Производитель гарантирует нормальную работу изделия в течение 5 лет (60 месяцев).

Паспорт

(Руководство по эксплуатации в формате pdf, откроется в новой вкладке)
