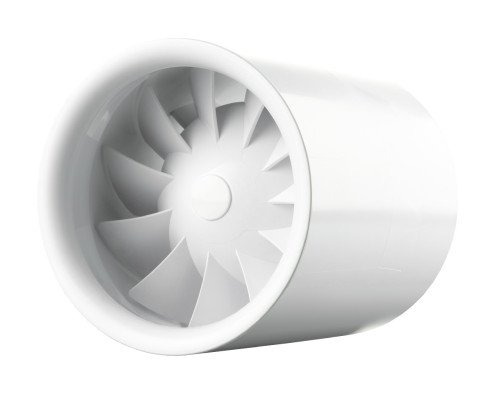

Вентилятор вытяжной Вентс Квайтлайн 100 К с обратным клапаном

Вентилятор вытяжной канальный Вентс Квайтлайн 100 К предназначен для использования в системе приточной или вытяжной вентиляции. Вентилятор является канальным, то есть встраивается непосредственно в сеть воздуховодов или пластиковых каналов. Эта серия вентиляторов имеет пониженный уровень шума (этот типоразмер Вентс 100 Квайтлайн бесшумный) с низким уровнем энергопотребления, что позволяет их устанавливать непосредственно в обслуживаемых вентиляцией помещениях.

Эта модель оснащена обратным клапаном, который закрывает вентиляционный канал при выключенной вентиляции. Это предотвращает попадание воздуха из вытяжного шахтного внутрь помещения.

Конструктивные особенности

Благодаря собственной разработке компании "Вентс" удалось значительно понизить уровень шума. Аэродинамические показатели удалось достичь в результате умного сочетания формы лопастей и скорости вращения двигателя вентилятора. Лопасть вентилятора установлена на вал электродвигателя.

Корпус вентилятора и лопасть изготовлены из высококачественного пластика, устойчивого к действию ультрафиолета. В вентиляторе используется однофазный двигатель в односкоростном или двухскоростном исполнении (вентилятор Вентс Квайтлайн ДУО). Для защиты от перегрева двигателя используется встроенная защита.

Технические характеристики вентилятора

Размеры

Диаграмма производительности и давления

Схема подключения вентилятора к сети

Управление

Ручное

• любой выключатель одноклавишного типа, устанавливаемый в распределительный короб. Подключение происходит точно также, как и выключатель бытового освещения (покупается отдельно).
• включение, выключение и плавное регулирование производительности вентилятора с помощью регулятора РС-1-300 (в комплект поставки не входит). К одному такому регулятору можно одновременно подключить несколько вентиляторов. В таком случае необходимо соблюдать правило суммарная мощность этих вентиляторов не должна превышать 300 Вт.

Автоматический блок управления

• С помощью электронного блока управления БУ-1-60 (см. Электрическое оборудование). Блок управления поставляется отдельно.

Как установить вентилятор

• Осевой канальный вентилятор подключается к воздуховоду диаметром 100 мм. Если диаметр воздуховода меньше или больше, используйте переходник или соединитель. При монтаже с гибкими воздуховодами вентилятор крепится с помощью хомутов к стене или потолку.
• Вентилятор можно устанавливать в горизонтальном или вертикальном положении. При вертикальной установке необходимо предусмотреть защиту от попадания конденсата или осадков.
• Вентилятор предназначен только для монтажа внутри помещений, наружный монтаж не допускается.

Примеры монтажа Вентс Квайтлайн

Паспорт вентилятора
