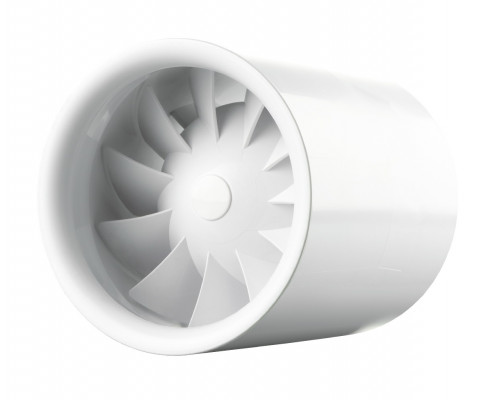

Вентилятор вытяжной канальный Вентс Квайтлайн 125 Т с таймером

Вытяжной вентилятор канальный Вентс Квайтлайн 125 Т оборудован таймером задержки отключения (от 2 до 30 минут). Предназначен для использования в системе приточной или вытяжной вентиляции. В квартире применяется для вытяжки ванной, туалета или кухни. Вентилятор является канальным, то есть встраивается непосредственно в сеть воздуховодов или пластиковых каналов. Данная серия вентиляторов обладает пониженным уровнем шума с низким уровнем энергопотребления, что позволяет монтировать их непосредственно в обслуживаемых вентиляцией помещениях.

Вентилятор с таймером чаще всего применяется для вентиляции ванной или туалета. После того как человек выходит из помещения и нажимает клавишу выключателя (может быть совмещено с клавишей освещения), вентилятор выключается не сразу, а с задержкой по времени. Время можно выставить от 2 до 30 минут.

Конструктивные особенности

Благодаря собственной разработке компании "Вентс" удалось значительно снизить уровень шума. Аэродинамических показателей удалось достигнуть за счет разумного сочетания формы крыльчатки и скорости вращения двигателя вентилятора. Крыльчатка в вентиляторе посажена на вал электродвигателя.

Корпус вентилятора и крыльчатка изготовлены из высококачественного пластика, устойчивого к воздействию ультрафиолета. В вентиляторе используется однофазный двигатель в односкоростном исполнении. Для защиты от перегрева двигателя используется встроенная защита.

Технические характеристики вентилятора

Размеры

Диаграмма потерь давления и расхода воздуха

Схема подключения вентилятора к сети

Как работает вентилятор с таймером

Вентилятор вытяжной канальный начинает работать при подаче питания от внешнего выключателя. После выключения внешнего выключателя, вентилятор продолжит свою работу время выставленное на таймере (от 2 до 30 минут) после чего выключится и перейдет в режим ожидания.

Для подключения вентилятора с таймером необходим подвод двух проводов с фазой - к клемме L и клемме LT.

Как установить вентилятор

• Вентилятор подсоединяется к воздуховоду диаметром 125 мм. Если диаметр воздуховода меньше или больше используйте переход или соединитель. При монтаже с гибкими воздуховодами вентилятор крепится с помощью хомутов к стене или потолку.
• Вентилятор можно устанавливать в горизонтальном или вертикальном положении. При вертикальной установки необходимо предусмотреть его защиту от попадания конденсата или осадков.
• Осевой канальный вентилятор предназначен только для монтажа внутри помещений, наружный монтаж не допускается.

Примеры монтажа

Паспорт вентилятора

(инструкция в формате pdf откроется при нажатии на изображение)
