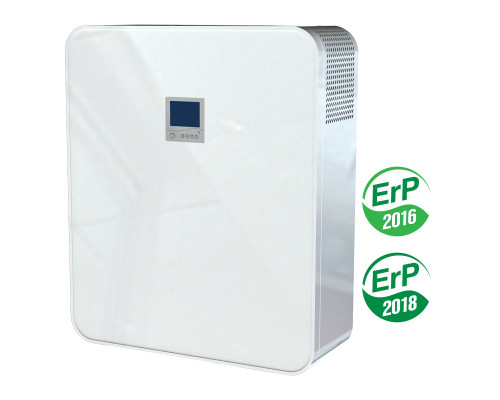

Вентс Микра 100 Э

Приточно-вытяжная установка Вентс Микра 100 Э предназначена для обеспечения вентиляции комнаты жилого или коммерческого назначения. Идеально подходит для обустройства системы вентиляции в помещениях, где уже выполнен ремонт и нет возможности прокладки сети воздуховодов.

Установка является готовым к работе агрегатом, устанавливается со внутренней стороны помещения на наружной стене. Подогрев воздуха осуществляется с помощью противоточного рекуператора из полистирола.

Данная модель оборудована электрическим нагревателем преднагрева для защиты рекуператора от обмерзания.

Управление осуществляется с помощью панели на корпусе и пульта ДУ.

Технические характеристики

Габаритные размеры

Как это работает

Установка монтируется внутри комнаты на стену, которая выходит на улицу. С установки на улицу выходят два воздуховода через отверстия в стене. Одновременно воздух из помещения удаляется и замещается воздухом с улицы с помощью двух вентиляторов. В рекуператоре эти два потока воздуха соприкасаются через материал пластин с высокой теплоотдачей, но не смешиваются. Таким образом, происходит процесс рекуперации, теплый вытяжной воздух нагревает приточный воздух с улицы.

Весь воздух, который поступает в вентиляционную установку, проходит предварительную фильтрацию. Приточный и вытяжной фильтры очищают воздух и защищают комнату и элементы вентиляции от загрязнения.

В помещение воздух поступает и удаляется через отверстия в верхней части корпуса установки.

Корпус

Стенки агрегата изготовлены из металла с полимерным покрытием. Лицевая панель изготовлена из акрила. По центру лицевой стенки расположена панель управления. Корпус изолирован слоем вспененного синтетического каучука толщиной 10 мм.

Для сервисного обслуживания предусмотрено открытие лицевой панели. С обратной стороны корпуса расположено два патрубка диаметром 100 мм для забора и выброса воздуха со стороны улицы. Также предусмотрен третий патрубок для возможности подключения дополнительного вытяжного воздуховода из другой комнаты (не рекомендуется подключать к туалету и кухне).

Вентиляторы

В данной установке используются ЕС-двигатели нового поколения, которым свойственна высокая производительность и КПД, низкий уровень шума. Такие вентиляторы хорошо регулируются во всем диапазоне скоростей без ущерба для ресурса двигателя.

Моторы оборудованы рабочим колесом с загнутыми назад лопатками.

Рекуперация тепла

Подогрев воздуха в холодный период года происходит за счет рекуператора из полистирола. Тепло удаляемого воздуха отдается приточному воздуху через материал с высокой теплоотдачей. При этом процессе потоки не смешиваются.

В процессе рекуперации может образовываться конденсат, который собирается в поддоне. После чего он удаляется на улицу через вытяжной воздуховод. Если предполагается длительная эксплуатация установки при низкой температуре наружного воздуха, рекомендуется установка подогрева дренажа (приобретается отдельно).

Фильтры

Для очистки наружного воздуха и защиты элементов вентиляционной установки от загрязнения применяются два фильтра. Очистка приточного воздуха происходит через фильтр с классом фильтрации F8, вытяжной воздух проходит фильтрацию через фильтр класса G4.

Фильтрующие вставки чистятся с периодичность один раз в 2-4 месяца. Срок службы фильтрующей вставки составляет 1-3 года.

Нагреватель

В данной модели используется электрический нагреватель мощностью 700 Вт для преднагрева воздуха перед его поступлением в рекуператор. Используется для защиты рекуператора при угрозе обмерзания, включается автоматически.

Воздушные заслонки

Используются автоматические заслонки, которые перекрывают приточный и вытяжной канал при выключении установки. Это предотвращает образование сквозняка, когда вентиляция выключена.

Управление

Для управления работой установки используется пульт управления на лицевой панели и пульт дистанционного управления.

С помощью управления можно:

• включать, выключать установку
• выбрать одну скорость из трех
• настроить индивидуальную производительность каждой из скоростей (заводские настройки 1 скор. - 30 %, 2 скор. - 60 %, 3 скорость - 100 % от максимальной производительности)
• активировать таймер повышенной производительности с возвратом на предыдущую скорость через время от 20 до 60 минут.
• задать автоматическое изменение режимов вентиляции по недельному расписанию. Для одного дня доступно четыре записи. Каждая запись может задавать включение, выключение нагревателя и вентиляторов и изменение производительности.
• контролировать состояние установки (необходимость очистки фильтров, авария, температура в комнате)

Дополнительно к системе автоматики можно подключить следующие устройства, которые приобретаются отдельно:

• контакт щита пожарной сигнализации
• датчик влажности
• датчик СО2
• нагреватель дренажа

Пример системы вентиляции

Вентиляция комнаты в доме или квартире

В каждой комнате, где требуется вентиляция, устанавливается приточно-вытяжная установка. Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 100 м². Дополнительно к установке может быть подключена вытяжка из другой комнаты (туалет и кухню подключать не рекомендуется).

Монтаж

Приточно-вытяжная установка монтируется на наружную стену внутри помещения. Толщина стены может варьироваться от 100 мм и больше.

В начале, с помощью картонного кондуктора, который входит в комплект поставки, на стене размечаются отверстия для воздуховодов. После высверливания отверстий картонный кондуктор крепится к стене при помощи дюбелей и шурупов. В отверстия вставляются пластиковые воздуховоды. Кондуктор фиксирует воздуховоды в нужном положении, чтобы оси патрубков установки и воздуховодов в дальнейшем совпали.

После того, как воздуховоды зафиксированы в нужном положении колпаком и кондуктором, щель между воздуховодами и стеной заполняется монтажной пеной (для этого в кондукторе предусмотрены специальные вырезы). Когда пена затвердеет, кондуктор снимается, а излишки воздуховодов срезаются до уровня поверхности стены.

С наружной стороны стены монтируются наружные колпаки, которые защищают установку от попадания воды и посторонних предметов. Вытяжной воздуховод необходимо установить с уклоном на улицу, чтобы обеспечить отвод конденсата в случае его образования.

Крепление корпуса установки производится, предварительно сняв декоративную панель и вынув рекуператор. После завершения монтажа корпуса и электрического подключения необходимо установить обратно рекуператор и лицевую панель.

Воздуховоды, наружные колпаки не входят в комплект поставки.

Гарантия

Производитель гарантирует нормальную работу устройства в течение 2 лет со дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный и послегарантийный ремонт производится на заводе-производителе.

Комплект поставки

• Установка - 1 шт.
• Руководство пользователя - 1 шт.
• Шаблон - 1 шт.
• Крепежный комплект - 1 шт.
• Магнитный лист - 1 шт.
• Ключ - 1 шт.
• Фланец для вытяжного патрубка - 1 шт.
• Упаковочный ящик - 1 шт.

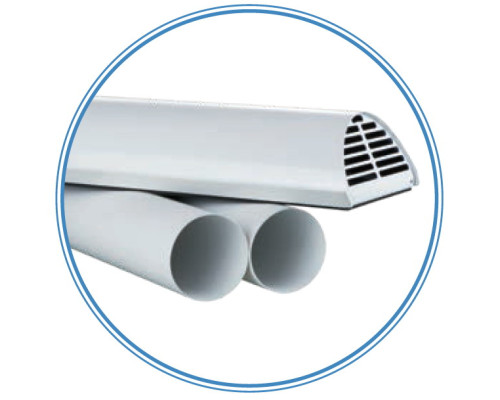

Монтажный комплект МК Микра 100 (два воздуховода диаметром 100 мм и длиной 500 мм, наружный колпак с разделением потоков) можно заказать дополнительно.

Руководство пользователя

(файл pdf, откроется в новой вкладке браузера)
