Описание

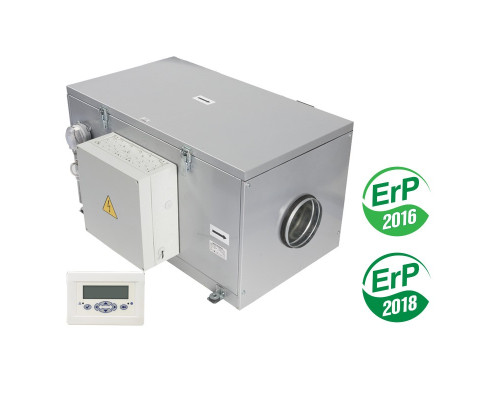

Припливная установка Вентс ВПА- 1 315-6,0-3 с повышенной производительностью является готовым вентиляционным агрегатом, предназначенным для обеспечения подачи свежего воздуха в системе вентиляции. Припливный воздух проходит в установке фильтрацию, подогрев (в холодный период года). Установка способна обеспечить подачу воздуха с максимальной производительностью 1520 м3/час (этот параметр зависит от давления сети воздуховодов). Данная модель подключается к воздуховодам и другим элементам вентиляции с диаметром 315 мм. В установке используется трехфазный электрический нагреватель с максимальным потреблением мощности 6 кВт.
Установка поставляется с встроенной системой автоматики.
Корпус
Материал корпуса - алюмоцинковая сталь с повышенным сохранением тепла. Дополнительно корпус имеет тепло- и звукоизоляцию минеральной ватой толщиной 25 мм. Для обслуживания в корпусе предусмотрена возможность открытия одной из стенок.
Фильтр
Для предотвращения попадания загрязнений из внешнего воздуха в компоненты системы и в обслуживаемое помещение предусмотрен фильтр класса G4.
Нагреватель
Для подогрева воздуха в холодный период года в установке есть электрический калорифер.
Вентилятор
В установке Вентс ВПА- 1 315-6,0-3 используется центробежный вентилятор с изогнутыми назад лопастями. Двигатель оборудован термостатом защиты с автоматическим перезапуском. Использование подшипников качения позволяет увеличить срок службы вентилятора до 40 тысяч часов. Балансировка электродвигателя и рабочего колеса выполнена в двух плоскостях и гарантирована производителем.
Управление и автоматика
Установка комплектуется системой автоматики и готова к работе. Встроенная система позволяет регулировать производительность, управлять работой электрического нагревателя, следить за состоянием фильтров, устанавливать необходимую температуру припливного воздуха. Пульт управления проводной - длина 10 метров.
Функции встроенной системы автоматики
- включение и выключение установки
- установка с помощью пульта управления необходимой температуры припливного воздуха и поддержание заданной температуры
- регулирование производительности установки (3 скорости)
- работа установки по суточному или недельному таймеру
- система защиты от перегрева электрического нагревателя
- сигнализация о необходимости чистки или замены фильтра
Монтаж
Желательно размещать установки во вспомогательных помещениях, таких как балкон, кладовая, туалет, ванные комнаты и других, но обязательно в сухом и закрытом помещении с температурой от +1°С до +40°С. Также можно разместить установку непосредственно в жилом помещении под потолком или в специально сделанной для нее нише.
Припливную установку можно монтировать под потолком, на полу или крепить к стене с помощью кронштейнов (кронштейны для крепления на стену в поставку не входят). Установку желательно монтировать в горизонтальном или вертикальном положении, кроме положения, когда поток воздуха направлен вниз. Обязательно предусмотреть возможность доступа к ревизионной стенке корпуса в установке для сервисного обслуживания.
ВПА должна работать обязательно с системой воздуховодов, без воздуховодов эксплуатация не предусмотрена. Для снижения уровня шума от установки необходимо использование шумоглушителей соответствующего диаметра (заказываются отдельно).
Гарантия
Производитель гарантирует нормальную работу в течение 24 месяцев с даты продажи. Гарантийный и послегарантийный ремонт производится исключительно на заводе-изготовителе.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Частота тока, Гц | 50 |
| Максимальная мощность вентилятора, Вт | 171 |
| Ток вентилятора, А | 1,34 |
| Мощность электрического нагревателя, Вт | 6000 |
| Ток электрического нагревателя, А | 8,7 |
| Количество тэнов нагревателя | 3 |
| Суммарная мощность установки, Вт | 6296 |
| Суммарный ток, А | 10,4 |
| Производительность, м3/час | 1520 |
| Скорость вращения, об/мин | 2720 |
| Уровень шума на расстоянии 3 м, дБ(А) | 30 |
| Максимальная температура перемещаемого воздуха, °С | - 25....+50 |
| Вес, кг | 62 |
| Размер воздуховода, мм | 315 |
Габаритные размеры
| Размеры | D | B | B1 | H | L | L1 |
| мм | 314 | 527 | 566.5 | 548 | 900 | 750 |
Диаграмма
Документация
Паспорт установки
(в формате pdf, откроется в новой вкладке)
Руководство пользователя к панели управления Synergy A16
(в формате pdf, откроется в новой вкладке)
